FPC線路板成型技術
凡從事過FPC線路板外形加工的人都會有所體會——大多數FPC線路板外形都是不規則的，而此時它們的外形加工也就成了難點之一。
一、 印制板外形加工方法：
由于fpc線路板的薄和不規則的特點，同時為考慮到效率，我們通常采用兩種方法：啤模沖壓和激光切割。
1.沖外形：利用沖床沖切外形，需使用模具，并且模具上定位釘與印制板的定位孔相對應，一般選擇2.0mm左右的孔作定位孔。

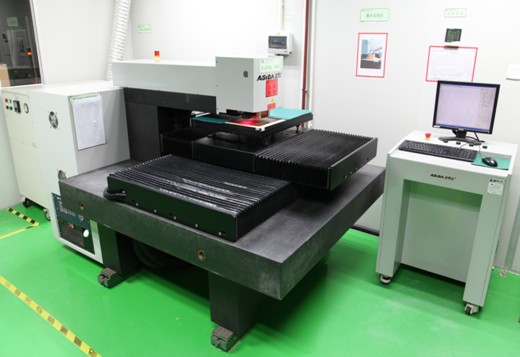

2.激光外形：使用激光機切割機，使用1.0MM光學點定位。
二、 外形加工定位孔的選擇：
樣品階段由于需滿足客戶交貨需求，一般使用激光切割。試產及批量生產時就會使用模具沖切。
定位孔是模具加工的重要因素。沖外形是FPC外形加工常用方法，其是沖外形加工效率很高，但它們都離不開與之相適應的定位孔，有時定位孔的放置對外形加工影響很大。
通常在板單元中加兩個孔，一般放在板對角，原則上距離越遠定位越好，但對長或?qū)捯约伴L寬相差懸殊的板，一般沿板邊每200mm左右放置一定位孔。另外對一些特殊外形，孔個數會多于兩個，位置也不一定在對角，如果客戶技術資料中有工藝邊，則管位孔最好加在工藝邊上，或在板角選擇兩孔徑在2.0-4.0mm的非金屬化孔作定位孔。
沖外形的定位孔放置很重要，為提高模具利用率和勞動生產率，使外形相同但布線不同的板使用同一模具，在模具設計時，選擇通用的安裝孔作定位孔，如有工藝邊，則加在工藝邊上，這往往要與客戶技術專家充分協商。
一般都最好是在板單元內加或選某類孔作定位孔，但不幸的是有一些客戶不允許在板內加定位孔且無法在板內選某類孔作定位，我們不得不采用外定位加工外形，即在板單元外加定位孔。
隨著FPC板設計的發展，外形加工技術也在發展，以上雖然未必對所有板外形加工均合理，但對很多FPC板生產者是有借鑒作用的。
