柔性電路板設計中的部分常見問題
近幾年來，由于柔性電路板應用范圍與應用領域迅速擴大，使FPC的應用市場成倍、甚至幾倍地增長起來。但是在柔性電路板的設計過程中也經常會出現一些問題，下面聽fpc生產廠家淺談下柔性電路板設計中的部分常見問題。

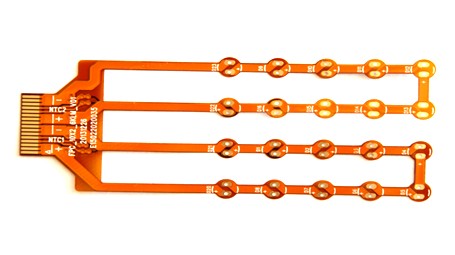

.jpg)
一、圖形層的濫用
1、在一些圖形層上做了一些無用的連線，本來是四層板卻設計了五層以上的線路，使造成誤解。
2、設計時圖省事，以Protel軟件為例對各層都有的線用Board層去畫，又用Board層去劃標注線，這樣在進行光繪數據時，因?yàn)槲催xBoard層，漏掉連線而斷路，或者會因?yàn)檫x擇Board層的標注線而短路，因此設計時保持圖形層的完整和清晰。
3、違反常規性設計，如元件面設計在Bottom層，焊接面設計在Top，造成不便。
二、焊盤的重疊
1、焊盤（除表面貼焊盤外）的重疊，意味孔的重疊，在鉆孔工序會因?yàn)樵谝惶幎啻毋@孔導致斷鉆頭，導致孔的損傷。
2、多層板中兩個孔重疊，如一個孔位為隔離盤，另一孔位為連接盤（花焊盤），這樣繪出底片后表現為隔離盤，造成的報廢。
三、單面焊盤孔徑的設置
單面焊盤一般不鉆孔，若鉆孔需標注，其孔徑應設計為零。如果設計了數值，這樣在產生鉆孔數據時，此位置就出現了孔的座標，而出現問題。
以上僅是柔性電路板設計過程中出現的部分問題，只有在設計過程中嚴謹認真，細心求實，嚴格按照設計規范作業才能有效減少或避免出現上述問題的概率。
