軟板廠家為您介紹超薄型FPC接口

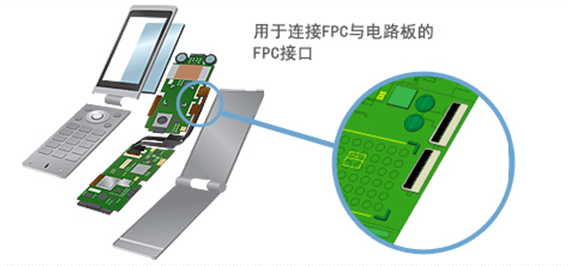

FPC接口是指連接可彎曲的柔性電路板與主印刷電路板的接口，主要用于移動設備內部的電氣信號傳送。軟板廠家今天為您介紹能為移動通信設備的薄型化做出貢獻的，實現了0.6毫米超薄型FPC接口的樹脂薄型成型技術。
移動電話、數碼相機、筆記本電腦等移動設備正不斷向多功能化、小型、薄型化方向發展。例如，現在的移動電話，不僅可以通話，還可觀賞電視節目、欣賞音樂或者用相機進行拍照等，擁有多種多樣的功能。
功能越多，當然就會相應地增加零部件的數量，而隨著移動電話本身的小型/薄型化發展，內部的空間就更為狹窄了。為此，需要對每一個零部件都實現小型化，對于移動設備必不可少的FPC接口也需要進一步實現小型/薄型化。
FPC接口是由與FPC相連接的金屬零部件以及外圍樹脂成型零部件組成，一般厚度為0.9毫米。軟板廠家深聯電路客戶歐姆龍為了進一步實現薄型化目標，發揮獨創的超精密零部件加工技術，實現了業界最薄的0.6毫米。并獨立開發了具有卓越耐沖擊、抗震能力的超薄型FPC接口，采用旋轉后鎖方式，并率先實現了商品化。今后也將不斷開發可滿足未來需求的FPC接口，為移動設備的不斷進化做出貢獻。
普通FPC接口以0.9毫米厚度為主，而這款超薄型旋轉后鎖方式的FPC接口，實現了業界最薄的0.6毫米，比普通接口縮減了0.3毫米，而且方形XF3A可應對0.12毫米厚的FPC。由于需要確保與FPC相接的金屬接點擁有同樣的接觸可靠性，又要實現0.6毫米的厚度，關鍵在于如何將包裹在外圍的樹脂護罩變薄。
將護罩變薄的最大難題就是如何確保其韌性。為了避免因樹脂部分變薄導致接口原有結構的韌性下降，就需要對模具結構加以改進。
為了順著模具的形狀將樹脂均勻填滿每個細微部位，不僅對樹脂的材料成分有要求，還要考慮灌注位置、數量以及模具內壓、溫度等因素，因?yàn)檫@些都會影響產品的精度。為此，歐姆龍發揮獨創的流動解析技術，以三維的形式對注塑成型設備向模具內灌注樹脂的流動進行了分析。根據分析結果，應用樹脂薄型成型技術，控制成型時的溫度及速度，實現了最薄的樹脂成型。
通過采取以上一系列措施，歐姆龍實現了相當于女性發絲直徑的0.1毫米以下的樹脂薄型成型，創造出業界最薄型0.6毫米旋轉后鎖方式的FPC接口。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
平板電腦攝像頭FPC
-
-
型 號：RM04C01092A
層 數：4
板 厚：0.12mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.15mm/0.075mm
FR4補強厚度：0.3mm
其 他：SMT貼片后出貨
POS機天線FPC
-
-
型 號：RM02C00163A
層 數：2層
板 厚：0.20mm
材 料：雙面有膠壓延材料
銅 厚：1 OZ
表面處理：沉金1微英寸
最小線寬/線距： 0.1mm/0.2mm
POS機天線FPC
-
-
型 號：RM02C00919A
層 數：2
板 厚：0.10mm
材 料：雙面無膠電解
銅 厚：1/3 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.43mm/0.29mm
油墨顏色：綠油
手機天線FPC
-
-
型 號:RS02C00249A0
層 數：1層
板 厚：0.08mm
材 料：1/3OZ無膠電解
銅 厚：0.5OZ
表面處理：沉金
最小線寬/線距：1.02mm/0.48mm
其 他：貼膠紙
手機天線FPC
-
-
型 號:RS01C00173A0
層 數：1層
板 厚：0.13mm
材 料：1OZ有膠壓延
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.2mm/0.1mm
PI補強厚度：0.1MM
其 他：貼膠紙，PI補強
手機天線FPC
-
-
型 號:RS01C00093A0
層 數：1層
板 厚：0.12mm
材 料：1OZ有膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.3mm
PI補強厚度：0.15MM
其 他：需貼PI補強
平板電腦天線FPC
-
-
型 號:RS02C00262A0
層 數：2層
板 厚：0.12mm
材 料：1/2OZ無膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.2mm
PI補強厚度：0.1MM
其 他：貼背膠及PI補強
數碼相機攝像頭FPC
-
-
型 號:RS04C0006A0
層 數：4層
板 厚：0.25mm
材 料：1/3OZ無膠電解
銅 厚：1/2OZ
表面處理：沉金
最小線寬/線距：0.1mm/0.07mm
鋼片補強厚度：0.2MM
其 他：需貼鋼片補強
