柔性電路板工藝流裎控制關鍵
柔性電路板以其柔性、形變性在電子部品中起到了關鍵的樞鈕作用，但其工藝與PCB有一定的差異，現在我們從工藝流程的角度去了解柔性電路板工藝。

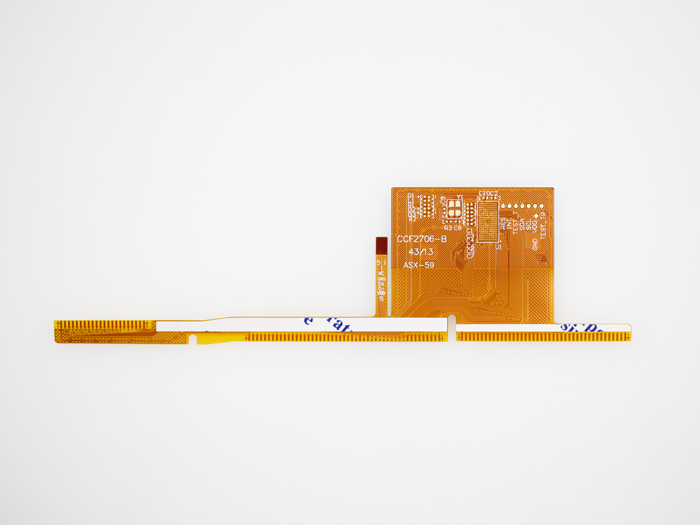

.jpg)
一、工裝制作：柔性電路板的厚度一般都小于0.5mm且其貼裝點數有限，故而在工藝上都會制作工裝，以利印刷及貼片。
1.材質：工裝材質要具有一定的機械強度，且密度要相對的低選鋁合金較恰當，雙面生產時須對部分零件采取避位，故厚度一般以2.Omm為宜。
2.拼板：為了提高產量及機器實際利用率，一般采取拼板生產，拼板數據據單板的尺寸、置料精度而定，一般以6-10PCS為佳。
3.處理：在銑床上對工裝相應部位(B面零件避位，增強板)進行處理(銑除、開孔、平整)在必要的時候還須制作相應的配套定位工裝(扣板底座)。
二、鋼網制作及使用，將柔性線路板定位于工裝后即可交外協廠(鋼網制作商)按制作要求定制鋼網。
1.鋼網厚度：鋼網厚度一般以0.1-0.2mm為佳，有微間距之IC(0.4pitch)或BGA及CN時以O(shè).12mm為佳。
2.鋼綱開孔：鋼網開孔及制作方式與普通PCB工藝相同在此不加細述。
3.鋼網使用：因鋼網刮刀的磨損程度相對較嚴重，故而須定期對其張力平整度等關鍵參數加以測定。
三、印刷
1.采取了拼板生產后，就須對FPC進行扣板作業，扣板時以定位針為基準點，對相應部位采用高溫膠紙固定。 另外還可采取底部施加高溫雙面膠的方式對柔性電路板進行定位，以減少貼高溫膠紙的工作量。因板硝等環境因素須定期對高溫雙面膠進行更換。
2.印刷參數設置： 采用工裝生產的印刷
四、貼片
1.拼板生產在一定程度上減少了進出板的時間，但為了保證置件的穩定性須對每一單片F(xiàn)PC采取先讀基準點(Fiducial mark)再貼片。
2.程式制作上，須據拼板數據做相應擴展和優化。
3.因FPC制品主要起聯接作用(如翻蓋手機，手提電腦)故往往會貼一些異形零件，如長度達35mm的排插，此時就須制作一些專用吸嘴，以保證生產中的取放穩定性。
4.另外因為采用了比柔性電路板厚的工裝生產，在制作貼片程式時須以工裝厚度來設置程式中基板厚度選項。
五、回流
目前SMT中FPC大多采用有鉛焊料熱風回流的方式時行焊接，我們以此為基礎對FPC與PCB焊接工藝進行分析。 PCB工藝爐溫 FPC工藝爐溫 種類項目 溫升率 恒溫時間 峰值 回流時間 FPC 1.5℃／S 112.4S 216.6℃ 59.79 S PCB 1.6℃／S 98.5S 227.6℃ 69.3 S 對比可知： FPC雖采用了工裝生產，但因基板材質不耐高溫PCB網城，相對而言其峰值回流時間要低于PCB工藝。
六、回流效果，F(xiàn)PC工藝中出現的問題主要有如下幾點：
1.拼板誤差(扣板．鋼網制作，程式制作均可能產生)致使短路．移位及少錫。
2.兩PAD間間距偏大致使堅件假焊。
3.基板，元件，工裝熱膨脹系數不同及生產過程中折疊造成裂錫。
4.FPC上阻焊油浸至PAD上致使露銅。 露銅 FPC作為SMT工藝中的樞鈕，努力提升FPC的一次合格率仍將是各大EMS公司的目標。
七、測試、返修 FPC產品的A0I．FCT．ICT等測試與返修方法與PCB工藝基本相同，在此不加贅述。
