柔性電路板廠家：卷對卷技術助力fpc研發獲成功

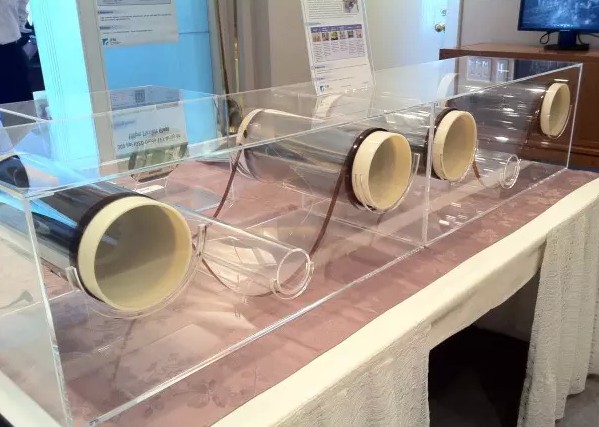

伴隨著穿戴式裝置市場逐漸普及，帶動曲面及軟性面板的需求， 2023年曲面的觸控顯示市場將達到270億美元的市場規模，為此各柔性電路板廠家都針對曲面或軟性觸控面板開發相關技術，如卷對卷（Roll-to-Roll,R2R）。
卷對卷的制造技術因具備生產效率高、可大量生產、材料使用率高、低成本、簡單等特性，因此柔性電路板廠都認為卷對卷技術將會是未來發展的趨勢，不少的觸控面板廠都有意愿將其導入產線中。
然而事實上，卷對卷技術在市場發展已久，至今仍難以普及，盡管去黃光是市場趨勢，卷對卷也是業界普遍看好最有生產力的制程平臺，但就目前來看，黃光制程雖效率不是最高，卻是已經為成熟度最高也最穩定的技術，因此短期內卷對卷仍難以取代黃光制程。
除了制程成熟度不高之外，卷對卷技術最大的瓶頸在于張力問題難以克服，控制變形量成為各家廠商的痛點。在GFF(Glass-Film-Film)的觸控結構下，X與Y軸必須對貼。然而軟性基材容易帳縮，尤其目前市場要求裝置越來越輕薄，導致軟性基材也必須跟著變得更薄，柔性電路板廠家標識，在這樣的情況下，其能夠承受的張力約為5牛頓，然而市場使用大多為20-30牛頓的機臺，導致薄膜更為容易變形，影響對位的精準度，也影響電路線寬與線距的解析度。
日前，復旦大學傳出信息，該校團隊成功研發雙面柔性電路板的綠色制造新工藝，人類科技距離可折疊屏幕又再邁進一步。這一成果將在中國國際工業博覽會上亮相。
這種質量輕、厚度薄、柔軟、可彎曲的“像印刷報紙一樣”的fpc早已應用于手機、筆記本電腦、數碼相機、液晶顯示屏等諸多產品中。目前，工業上制造印制電路板的導電線路，工藝存在材料消耗高、生產工序多、廢液排放大、環保壓力重等問題。此次成功雙面fpc綠色制造新工藝，實現產業化后將打破該領域高端技術和柔性電子產品大多被外國公司壟斷的局面。
他們研發出來了直接制造雙面甚至多層柔性電路板的“印刷—吸附—催化加成法”新工藝，解決了多層柔性電路板通孔互連的核心問題，用更環保、低成本的方法實現了雙面電路板的柔性印制，并將最終實現多層柔性電路板的卷對卷制造。新工藝具有無浪費、低污染，線路電性能好、粘附力強，能直接制造雙面柔性電路板等優點。同時，由于該工藝流程簡化，使電路板的制造成本至少降低了30%，使其更適應產業化發展的需求。
柔性電路板將在遠距離識別、物流管理、商品防偽、公共空間內的貴重物品管理、圖書借閱和產品租賃等方面大有作為；應用于有機發光二極管，將使可隨意折疊、彎卷的柔性屏幕來制造智能手機、筆記本電腦等移動電子設備成為可能。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
