FPC保護膜與覆蓋涂裝的顧忌
如前所述，FPC有幾種類型的軟性保護膜涂裝系統可以取用，它們各有自己的特別應用與優勢，代表的類型如后：
1.黏著劑、背膠膜
黏著劑背膠高分子膜是保護膜的一種，最常被FPC軟板設計與制造者指定使用。它也是FPC軟板保護方法中，最適合動態軟板應用的一種結構，因?yàn)樗哂羞厡?duì)邊的平衡材料特性。
2.可絲網印刷的液體覆蓋涂裝
以簡單可絲網印刷的液體覆蓋裝之后聚合，是一種最便宜的覆蓋涂裝形式，最常被用在高分子厚膜與簡單單面銅結構。
3.感光液體與膜高分子物質
比較新的FPC軟板覆蓋涂裝法，使用感光高分子物質制作，其結果已經非常容易理解。制程中FPC以高分子膜涂裝，之后可以用曝光、顯影制作近接端子外型。這個方法可以幫助一些有對位問題的產品解決小端子開口問題，也不會產生開口邊緣擠出到襯墊的現象。
多數FPC軟板設計，保護膜或覆蓋涂裝的用途不只一個目的，例如：覆蓋涂裝一般功能如同止焊漆，幫助避免焊錫產生短路，而同時具有電性絕緣與物理保護免于線路損傷的功能。
另外如前所述，保護膜可以幫助襯墊避免再變形，同時可以在焊接中固定它們，避免襯墊浮起。保護膜也可以讓導體維持在軟板的幾何中心，可以改善柔軟度與彎折表現。
有了這么多的軟板功能性需求，就可以了解供應商相當難以提供泛用的解決方案，既具有低成本又有高性能，還要能夠簡單操作涂裝。不過不論如何，材料供應商仍然持續在改善這些材料，而且不斷的會有新方案出現在產業間。

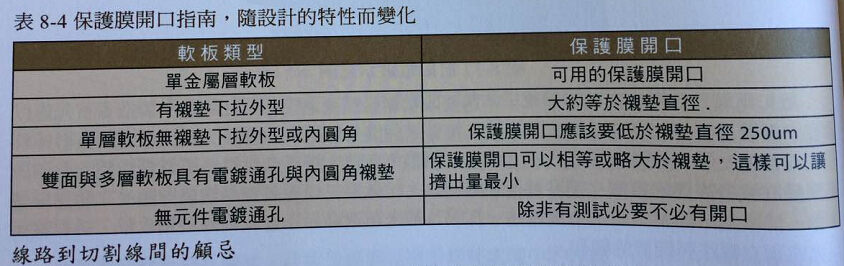

關于保護膜開口的切形，如表面貼裝襯墊設計所討論的。加工保護膜開口會依據襯墊的外型而變動，也與金屬層數有關系。主要的關鍵，還是在單層FPC軟板有潛在襯墊浮雕的風險顧忌，需要在設計中特別予以關注。表8-4提供一般保護膜開口設計指南。
對于現有的FPC軟板設計而言，最佳作法一般建議板邊到導體邊緣的間距應該要＞1.25mm，不過其實線路可以用邊緣到導體間距250um的方式制作而仍然可靠。盡管這種作法會增加工具成本，不過是否能夠穩定生產還是要看使用的工具系統而定。
