[技術] Hot-Bar 柔性電路板設計注意事項（一）
Hot-Bar reflow(熔錫熱壓焊接)，其最只要功能，就是利用熱壓頭熔融已經印刷于電子印刷電路(PCB)上的錫膏，藉以連接兩個各自獨立的電子零件，最常見到的是將軟排線(FPB)焊接于電子印刷電路(PCB)上。
由于Hot-Bar機的熱壓頭為唯一熱源，當熱壓頭壓在軟排線(柔性電路板)時，必須把熱向下傳導致電子印刷電路板(PCB)，才能熔融已印刷于電子印刷電路板上的錫膏，所以軟排線必須有熱傳導的功能設計。

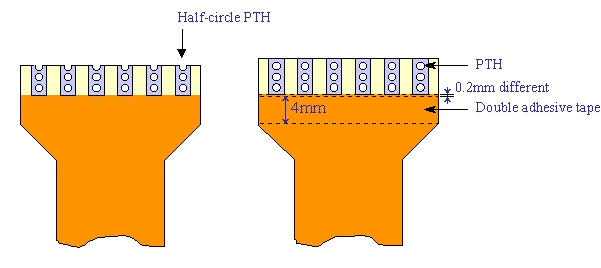

一般來說，在的焊錫墊上制作電鍍孔(Plating holes)或稱為導通孔(Vias)為最普遍的熱傳導功能設計，如下圖的結構。建議每一個FPC柔性電路板的焊墊上要有三個Vias，或是2.5個Vias。制作電鍍孔還有一個好處，在熔錫熱壓焊接作業時，可以讓多余的錫由電鍍孔中溢出，不至于造成焊墊之間的短路。
軟排線應該要貼上雙面膠，用來固定軟排線于電子印刷電路板上，因?yàn)樽鳂I(yè)員不太可能一直用手抓著FPC直到Hot-Bar reflow完成。另外，也會產生質量不穩的問題。
總結一下FPC柔性電路板的設計需求如下，(另外有不需要電鍍孔及導通孔的設計需求，將另文討論)
每一個FPC柔性電路板的焊墊上最好要有三個電鍍孔或?qū)?，至少要有兩個＋半個電鍍孔或?qū)住?br />
在軟排線(FPB)貼在電子印刷電路板的那一面貼上雙面膠，雙面膠的厚度應該要小于0.15mm，從FPC的焊墊的邊緣到雙面膠的距離要保持0.20mm的距離。

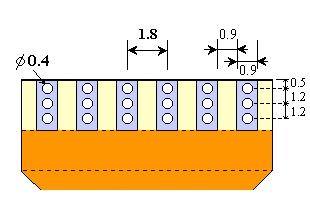

建議的Hot-Bar軟板尺寸設計如下：
導通孔的孔徑為0.4mm
導通孔中心到中心為1.2mm
焊墊中心到中心距離為1.8mm
焊墊寬度為0.9mm
.jpg)

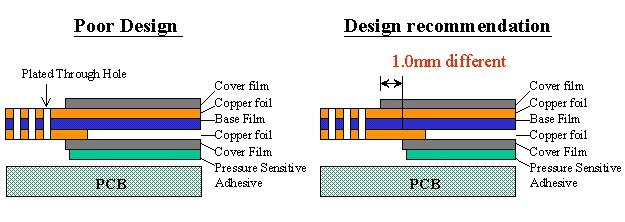

為了避免應力集中折斷軟排線，強烈建議錯開軟排線的絕緣層(cover film, Polymide)邊緣，參考下列軟排線的結構圖。

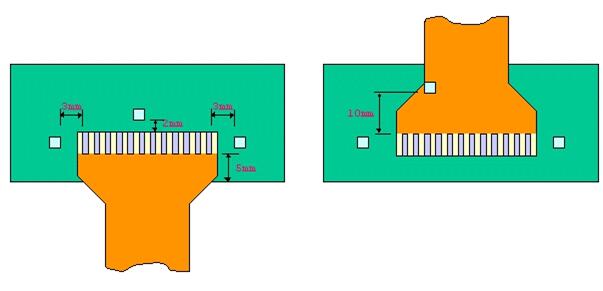

為配合Hot-Bar作業，避免壓商或損壞零件，下面是建議的零件位置限制尺寸：
零件到FPC柔性電路板的前端邊緣最小尺寸為2.0mm。
零件到FPC柔性電路板左、右兩端邊緣最小尺寸為3.0mm。
當FPC是延伸向外時，應該保留5.0mm的最小空間，讓FPC可以黏貼于印刷電路板上。也可以考慮在FPC上制作定位孔，并在熱壓治具上設計定位柱(Alignment Pins)來定位，可以節省雙面膠及印刷電路板上的空間，但必須考慮精確度。
FPC下的零件到FPC的后端邊緣最小尺寸為10.0mm(為了確保雙面膠可以黏貼于印刷電路板上)。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
