FPC柔性電路板傳統壓機和快壓機的層壓工藝

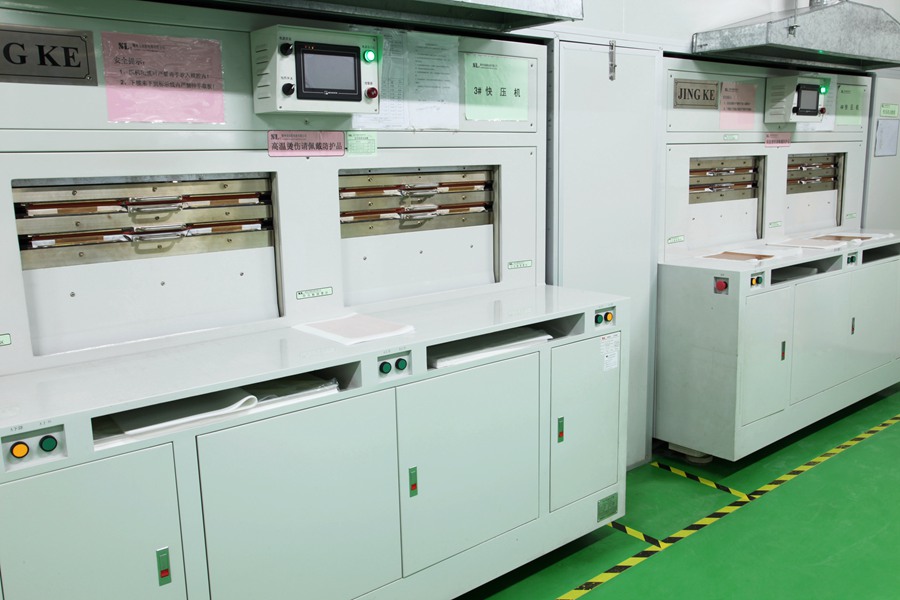

一，柔性電路板快壓：
1.組合方式：單面壓和雙面壓，一般常用單面壓。
2.所用輔材及其作用
(1) 玻纖布﹕隔離﹑離型
(2) 尼氟龍﹕防塵﹑防壓傷
(3) 燒付鐵板﹕加熱﹑起氣
二﹑柔性電路板傳統壓﹕
1﹑組合方式﹕單面壓和雙面壓
2﹑所用輔材極其作用﹕
(1) 滑石粉﹕降低粘性﹐防止皺折
(2)T.P.X﹕隔離﹑防塵﹑防雜質
(3) 紙板﹕緩沖壓力
(4) 鋁合金板﹕平整性
三﹑重要作業參數﹕
溫度﹑壓力﹑排版方式﹑壓合時間
四﹑常見不良極其可能原因﹕
1﹑氣泡﹕
(1) 硅膠膜﹑紙板等輔材不堪使用
(2) 鋼板不平整
(3) 保護膜過期
(4) 參數設定有誤，如壓力偏大預壓時間過短。
(5) 排版方式有誤
2﹑壓傷﹕
(1) 輔材不清潔
(2)T.P.X放置問題
(3) 玻纖布放置問題
3﹑鋪強板移位
(1) 瞬間壓力過大
(2) 鋪強太厚
(3) 鋪強假貼不牢(研磨品質不好)
4﹑溢膠﹕
(1) 輔材阻膠性不足
(3) 保護膜毛邊較嚴重
(4) 參數及其排版方式有誤，如快壓壓力過大。
5﹑總Pitch 不良﹕
(1)壓合方式錯誤
(2) 收縮率計算有誤
五﹑品質確認﹕
1.壓合后須平整﹐不可有皺折﹑壓傷﹑氣泡﹑卷曲等現象。
2.線路不可有因壓合之影響而被拉扯斷裂之情形。
3.Coverlay或鋪強板須完全密合，以手輕剝不可有被剝起之現象
