你了解軟板嗎？
曾經只適用于特殊產品的撓性電路，現在已應用于很多便攜式家用電子產品。世界各地的產品開發商已將撓性電路設計于最新的產品中，以及現有產品的升級版中。在一些應用中，撓性電路已取代了主宰了幾十年電子產品的印制電路板。
很多時候，選擇軟板取代傳統剛性電路板是為了使產品更小更輕。第一次采用撓性電路的PCB設計師常常會說：“我們對撓性電路設計或材料一無所知，能幫助我們明確一下疊層嗎？”通常，第一次的設計與疊層會被作為其日后設計的標準。因為對于傳統的PCB，我們一直是這樣做的。

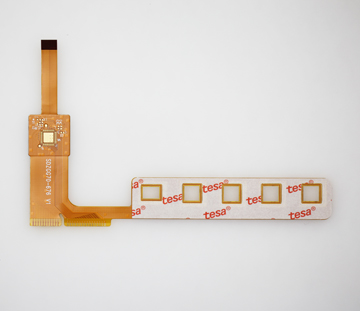

.jpg)
但是撓性電路是不同的產品。為具體的應用選擇適當?shù)牟牧蠒r，會有很多選項。了解這些選項及其優缺點是非常有意義的。
本專欄文章將討論撓性電路制造中最容易被誤解的材料之一——將電路層壓合在一起時所采用的粘合劑系統。由于撓性電路生產要經過幾個層壓工藝，了解粘合劑系統選項及最適合于具體電子產品的選項非常重要。
確定應用是動態的還是靜態的
撓性電路的兩種最常見應用是動態和靜態。靜態應用中撓性電路是固定的，即使在安裝是它必須是可彎折的，但在產品整個壽命期間它一直保持靜態。而在動態應用中撓性電路在產品整個壽命期間一直處于運轉中?？梢韵胂敕w手機、打印機或MRI機。靜態的撓性電路可以看作是傳統PCB的衍生物，只是撓性電路更輕、更有韌性。但在動態應用中，撓性電路不僅必須是可彎折的，還必須是穩定的。我們必須充分利用材料的所有固有優勢。在這兩種應用情況下，粘合劑都起著重要的作用。讓我們總結一下影響粘合劑選擇的另一個因素。
確定應用環境
產品在其主要壽命周期內的運行環境也會影響粘合劑的選擇。環境是過熱還是過冷？電路是浸在水中還是化學品中？電路是否需要阻燃？在選擇撓性電路用粘合劑時，會根據不同的問題答案選擇不同的粘合劑。例如，如果電路將浸于水中，就會選擇吸收性最低的粘合劑。如果撓性電路將用于被化學物質或生物液體覆蓋的環境中，就會采用最耐化學品的粘合劑。如果撓性電路將要承受的溫度比室溫高，所采用的粘合劑就需要能夠在這種溫度下正常運行，不會使層壓降解。電路需要符合UL94 V.0嗎？也就是說在汽車及航空應用中，電路必須是阻燃的嗎？在為撓性電路選擇粘合劑系統是必須考慮所有這此問題。
設計問題
令人驚奇的是，在選擇粘合劑時，電路的設計也很重要。如果電路是單面（一層銅）或雙面（兩層銅），在所有其他要求都相同的條件下，任何一種粘合劑都能起到同樣的作用。但是，如果設計是多層電路，那么粘合劑的特性會產生明顯的影響。如果選擇了錯誤的粘合劑，直徑小于8mil的小電鍍通孔也可能會影響電路的性能。
如你所見，在決定撓性電路的粘合劑基礎系統時，需要考慮很多因素?，F(xiàn)在來簡述這兩種粘合劑系統的特性，以及與上述討論內容的相關性。
丙烯酸的優缺點
對于動態應用丙烯酸是最佳選擇，因為固化后，可保持延展性。這是其最有價值的特性。也就是說，除非它必須是阻燃的。為了使丙烯酸粘合劑符合UL94 V.0，必須在其中填加溴系阻燃劑，但溴系阻燃劑會降低撓性電路動態彎折的可靠性，也會降低熱穩定性。丙烯酸在高溫條件下的性能不佳。材料會在180°C~200°C之間開始軟化，導致絕緣層及銅箔布線分層。丙烯酸在引線鍵合設計中的性能也不太良好。粘合劑越軟，越容易超聲引線鍵合能量，導致組裝出現問題。最后，丙烯酸的熱膨脹系數較高，會造成Z軸移動，對多層電路不是好的選擇，因為Z軸膨脹會損傷電鍍通孔。
環氧樹脂粘合劑的優缺點
對于動態應用，環氧樹脂粘合劑也不是上佳的選擇，因其固化后較硬。但是，對于很多其他應用卻是比較好的選擇。例如，在高溫下有最佳的粘結強度，有較低的膨脹系數，所以對于在高溫下運行的多層電路是上佳的選擇。對于引線鍵合，它也是不錯的選擇，因其固化后較硬，不會像丙烯酸一樣吸收超聲能。環氧樹脂基粘合劑耐化學品腐蝕，具有良好的吸濕率，對于醫療應用及各種濕度傳感器，是不錯的選擇。
在同一設計中使用丙烯酸和環氧樹脂
在多層剛撓性混合電路中，可以在同一電路中同時使用這兩類粘合劑。如電路的撓性部分可使用丙烯酸粘合劑，以實現撓性；剛性部分可使用環氧樹脂粘合劑，以提高穩定性。
丙烯酸和環氧樹脂粘合劑的可靠性
顯然，兩種類型的粘合劑都有其理想的用途。只要仔細考慮它們的具體應用條件，兩者皆可靠并且都具備良好的性能。兩種粘合劑都經常用于制造撓性電路。 一些設計師堅持使用丙烯酸粘合劑，是因為與他們合作的第一家供應商在制造他們設計的產品時使用了此類粘合劑。
但是，在決定應用于撓性電路的粘合劑之前，仔細考慮具體應用情況和技術規范是明智的。有時，任何一種粘合劑都能同樣有效地工作，而有時，粘合劑選擇決定意味著或制造出的電路性能穩定，或制造出的電路性能不佳，卻找不出明顯的原因。所以設計撓性電路時要考慮到這一點。
