FPC廠之蘋果新專利曝光，可直接減少顯示屏層的結構！
近日，FPC廠據外媒報道，蘋果公司近日公布的另一項專利申請顯示，他們正在研究一種新的方法，可以讓iDevices甚至是Mac變得更加輕薄。
蘋果的工程團隊已經開發出一種新的方法，可以用超薄的堆疊層來制作觸摸屏。這種方法可以直接減少顯示屏層的結構，同時也會帶來一些其他的改良優勢。
蘋果公司稱，他們將這項新發明命名為“超薄觸摸傳感器”，研發技術與具有超薄堆疊的觸摸屏有關。減小觸摸屏的厚度不僅可以提供一個更薄的外形設備，還可以通過減小顯示器覆蓋玻璃的距離來改善顯示器上的光學圖像，此外也可以減輕設備的重量。

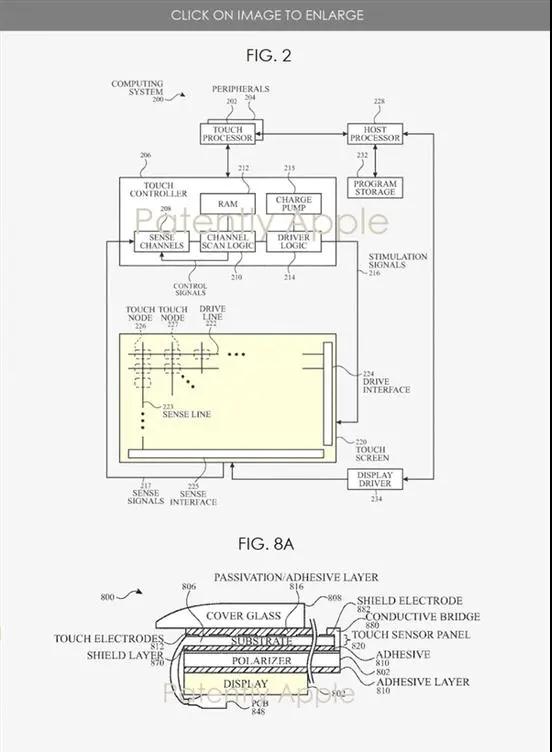

軟板廠看到，在一些示例中，通過從堆棧中移除撓性電路連接，觸摸屏堆疊的厚度和/或邊界區域就會被減小。
柔性線路板可用于實現觸摸電極到觸摸電路的布線。在一些示例中，觸摸屏堆疊可以囊括到觸摸傳感器面板和顯示器之間的屏蔽層。
此外，可以通過將屏蔽層路由到觸摸傳感器面板上的屏蔽電極，來減小包括屏蔽層在內的觸摸屏堆疊厚度。然后，屏蔽層可經由柔性基板路由至觸摸感應電路。
除此之外，在某些示例中，觸摸傳感器面板或其部分還可以與偏振器集成，從而減少觸摸屏堆疊的厚度。這是因為觸摸傳感器面板和偏振器可以使用同一個基板，從而代替觸摸傳感器面板和偏振器的每一個單獨基板。
更為輕薄的顯示結構可以應用于iPhone、iPad、Apple Watch、iPod Touch，當然如果蘋果未來決定走這條路的話，這項技術也可以應用于MacBooks和iMac。
美國專利局今天公布了蘋果的專利申請文件20200201482，這項申請是在2019年第四季度提交的。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
