電池FPC瑕疵的檢測
隨著電池軟板產品在電子產品中的廣泛應用,其質量的要求也越來越高,研究在線實時檢測,對于降低檢測成本,提高檢測效率,保證產品質量具有舉足輕重的意義。

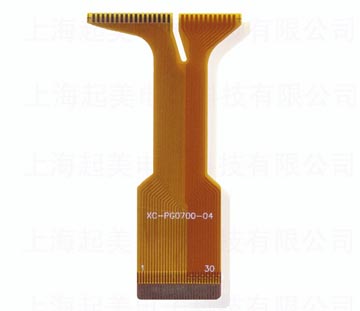

.jpg)
目前線路板廠中已有的瑕疵識別方法歸納起來有3類:參考比對法、非參考校驗法和混合法。
(1)參考比對法將待檢圖象和參考圖象進行點對點(或特征對特征)比較。這類方法算法簡單,容易實現,但由于無法獲得設計時參數(線寬、線距等)違例所產生的瑕疵,因此不易檢測出導線寬度和間距違例等瑕疵。
.jpg)
(2)非參考校驗法依據預先定義的設計規則來判斷待檢圖象是否有瑕疵,如果它不符合設計規則,就認為有瑕疵。這類方法雖在檢測線寬、線距違例這類瑕疵時能夠收到很好的效果,但是其算法復雜,運算量很大,而且易漏檢線丟失等大瑕疵。
(3)混合法是前述兩類方法的綜合,在一定程度上克服了前兩種方法的缺點,但目前這種方法還不是很成熟,其算法復雜,且自適應性不夠,系統擴展能力差。在分析上述方法的優缺點的基礎上,提出了一種新的瑕疵識別方法,即多模板參考比對法。該方法將設計參數體現在最大線寬、標準線寬線距、最小線距等3個參考模板中,然后分別運用參考比對法對待檢二值圖進行瑕疵檢測。該方法針對不同缺陷獨有的面積大小、分布區域等特征,分別予以檢測,避免了漏檢、誤檢發生,理論上能適應不同結構特點、不同設計參數的電池FPC的各種線路瑕疵的檢測。
