柔性線路板單雙面板的疊層設計說明
在制造成本上，如果在具有相同的柔性線路板面積的情況下，多層電路板的成本就會比單層和雙層電路板高，隨著層數的增多，成本就不斷地在增加。在柔性線路板設計時，如果出現了奇數層的疊層，可以采用下面的方法來增加層數。
1、如果設計柔性線路板的電源層為偶數而信號層為奇數，則可采用增加信號層的方法。增加的信號層不會導致成本的增加，反而可以縮短加工時間、改善印制電路板質量。
2、如果設計印制電路板的電源層為奇數而信號層為偶數，則可采用增加電源層這種方法。而另一個簡單的方法是在不改變其他設置的情況下在層疊中間加一個接地層，即先按奇數層印制電路板布線，再在中間復制一個接地層。

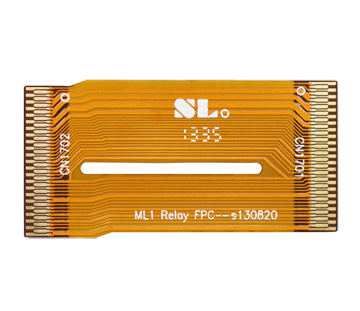

.jpg)
3、在微波電路和混合介質，說到這，大家是否還記得介質有不同的介電常數，在電路中，可以在接近印制電路板層疊中央增加一個空白信號層，這樣可以做到最小化層疊不平衡性的效果。
柔性線路板廠對于如何選擇設計用幾層板和用什么方式的疊層問題，要參考的東西有很多，比如要根據電路板上器件的密度，PIN密度，信號的頻率，板的大小等許多因素來判斷。對于這些因素我們要綜合考慮。對于信號網絡的數量越多，器件密度越大，PIN密度越大，信號的頻率越高的設計應盡量采用多層板設計。
