柔性電路板工作原理與設計步驟
電路板的工作原理相信大家都很了解：利用基板絕緣材料，將表面銅箔導電層隔離開，讓電流能沿著提前設計好的路線中游走在各種元器件中，從而實現諸如做功、放大、衰減、調制、解調、編碼等功能。

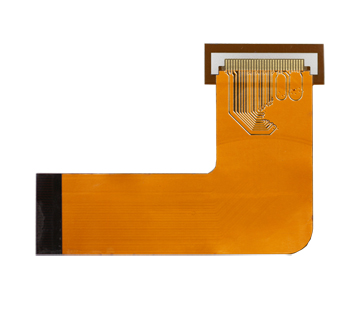

在最基本的柔性電路板上，零件基本集中在一側，導線集中在另一側。由于導線只出現在一側，這種柔性電路板被稱為單面板。多層板，多層有導線，必須在兩層之間有適當?shù)碾娐愤B接。電路之間的橋梁叫做導孔。
.jpg)
電路板的基本設計過程可分為以下四個步驟：
（1）電路原理圖的設計---電路原理圖的設計主要是利用ProtelDXP的原理圖編輯器來繪制原理圖。
（2）生成網絡報表——網絡報表：顯示電路原理與電路中各個元器件之間的鏈接關系。它是電路原理圖設計和電路板設計之間的橋梁和紐帶。通過電路原理圖的網絡報表，可以快速找到元件之間的連接，為以后的柔性電路板設計提供方便。
（3）印刷電路板的設計---印刷電路板的設計即我們通常所說的柔性電路板設計，它是電路原理圖轉化成的最終形式，這部分的相關設計較電路原理圖的設計有較大的難度，我們可以借助ProtelDXP的強大設計功能完成這一部分的設計。
（4）生成印刷電路板報表——印刷電路板設計完成后，還有最后一道工序需要完成，那就是生成報表：電路板信息報表、生成引腳報表、網絡狀態報表等，最后打印印刷電路圖。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
