FPC廠對耦合電路的功能與種類分析！
據FPC廠了解，在多級放大器中，每個放大器相對獨立。為了連接主放大器，級間耦合電路是必不可少的。今天就給大家介紹一下耦合電路的功能與種類！一起來看看吧！
1. 耦合電路功能
據FPC廠了解，對耦合電路的要求是，對信號的損耗愈小愈好。有時，耦合電路不僅起級間的信號耦合作用，還要對信號進行一些處理，主要有以下幾種情況。
對耦合電路的要求是信號損耗越小越好。在某些特定的時候，耦合電路不僅起到級間信號耦合的作用，還能進行一些信號處理，主要的情況如下：
(1)通過耦合電路將兩級放大器之間的直流電路隔離，這是最常用的功能之一。
(2)通過耦合電路獲得兩個電壓大小相等、相位相反的信號。
(3)通過耦合電路對信號的電壓進行提升或衰減。
(4)通過耦合電路對前級和后級放大器之間進行阻抗的匹配。
2. 耦合電路種類
據FPC廠了解，多級放大器中的耦合電路主要有下列幾種。

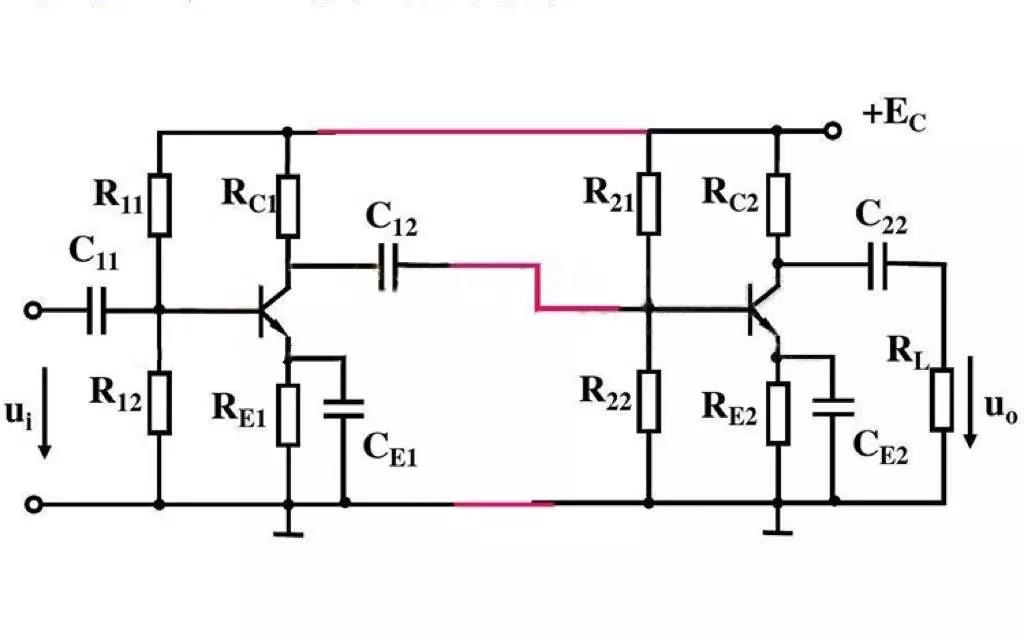

(1)電容器用于阻容耦合電路中的交流信號耦合。這是最常用的耦合電路。電容器具有直接交流隔離的特性，可以隔離前一級的直流電流，同時將交流信號耦合到下一級放大器。該電路廣泛應用于多級交流放大器中。
(2)直接耦合電路中沒有耦合元器件。它也是一個公共耦合電路，用于直接連接前級放大器的輸出和后級放大器的輸入。直接耦合電路可用于多級交流放大器和多級直流放大器。這種耦合電路必須用于多級直流放大器。
(3)變壓器作為變壓器耦合電路中的耦合元件。變壓器還具有隔離直流交流的特性，因此該耦合電路類似于電容耦合電路。同時，由于耦合變壓器具有阻抗變換的特性，變壓器耦合電路的變化形式十分豐富。變壓器耦合電路主要用于一些中頻放大器、調諧放大器和音頻功率放大器的輸出級。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
