絲印位號對軟板廠貼片加工影響有多大

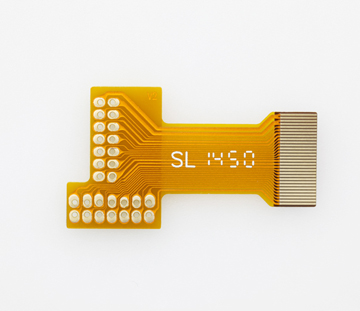

軟板廠在做軟板設計的時候，非常重視位號的方向和對應順序，很擔心位號絲印的方向弄反或者說絲印沒放準確而影響了貼片錯誤。
那是否真實情況如此了，絲印位號交叉了或者絲印位號順序反了對貼片影響有多大?
首先可以很明確的說，絲印位號決定不了最終的貼片是否正確，很多有經驗的工程師發現刪除位號絲印，軟板廠貼片產品貼片回來并沒什么毛病。機器貼片通俗的講就是先去找器件，然后將找到的器件放置在軟板上正確的位置，這就涉及到簡單編程，包含兩點：
1.拾片程序就是告訴機器到哪里去拾片、拾什么樣的元件、元件的包裝是什么樣的等拾片信息。其內容包括：每一步的元件名、每一步拾片的X、Y和轉角T的偏移量、供料器的類型、拾片高度、拋料位置、是否跳步等。
2.貼片程序就是告訴機器把元件貼到哪里、貼片的角度、貼片的高度等信息。其內容包括：每一步的元件名、說明、每一步的X、Y坐標和轉角T、貼片的高度是否需要修正、用第幾號貼片頭貼片、是否同時貼片、是否跳步等,軟板廠貼片程序中還包括軟板和局部Mark的X、Y坐標信息等。
那這里就說明了機器貼片根本就不會去找你軟板上面的絲印位號，而是根據編程的程序來工作的，而編程最重要的文件是準確的坐標文件，這樣就明白為什么可以不需要位號圖 但是一定需要坐標文件了。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
