軟板貼片也是有架子的！測試架了解嘛？
軟板貼片測試架，是今天我們重點了解的對象。軟板貼片測試架指的是對軟板貼片成品進行檢測的一種重要設備。一般而言，從測試架開始制作起，就需要企業提供Gerber文件以及軟板貼片樣品，是一款操作需要非常仔細小心的測試工具。今日和深聯電路了解一下它的制作步驟以及要求介紹吧。
軟板貼片測試架只需要在測試架上加裝幾個壓板扣，靠頂針和壓板扣來固定軟板貼片。進行軟板貼片功能測試時靠雙手用力將軟板貼片壓進壓板扣內來進行測試。軟板貼片因受力不均勻或下壓不到位，易出現測試針與軟板貼片接觸不良，很大程度上影響測試效率和準確度；若用力過大，將軟板貼片下壓時，軟板貼片容易變形或損壞，另還容易損壞測試架的測試針，損耗較大。
材料準備
根據資料確定方案后，需準備硬件材料（電子元件），相關的附加周邊電路、設備，框架材料（如壓克力板）、膠水、電批、螺絲、線材材料等，以制作方案確定資料。

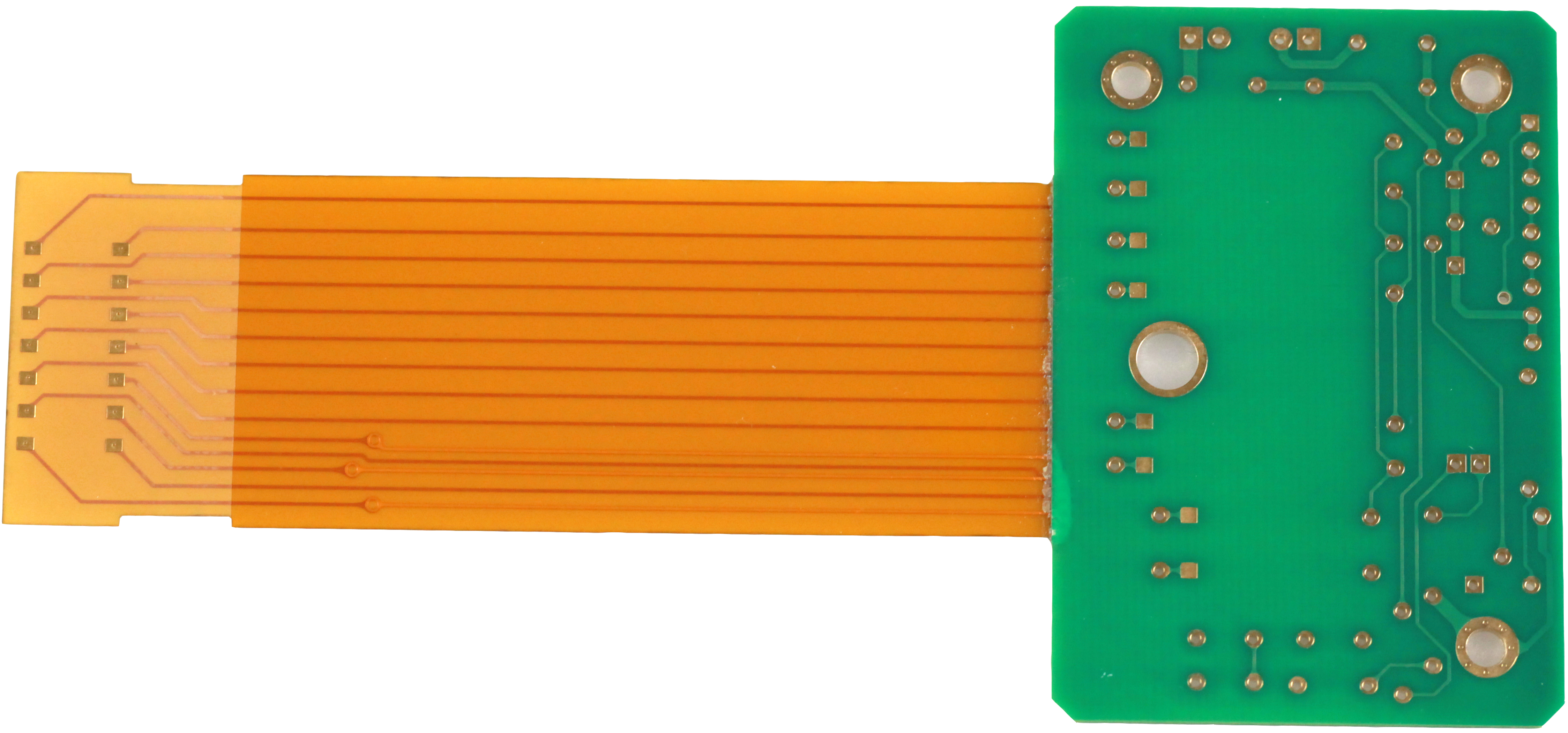

.jpg)
測試架結構方式
測試架結構方式的確定與檢查
接線要求
1、開線口需要開出2mm內，先將電線的開線口加錫及測試針錫線位加錫。
2、 焊好的電線不能有擺動及松動現象。
3、 測試架內強弱電線分開整理齊并用線扎扎好電線。
4、電流表和電壓表的接頭必須要選用萬用表表筆安裝，不能安裝香蕉插頭測試電流電壓及其它功能， 確保操作員的安全性。
5、高頻產品機型的連線的信號線必須用屏蔽線將外網確保安全接地。
6、測架內有火牛必須將火牛外殼接地。
7、測試架都要安裝保險絲，不能用電線或其它導線代替，將原插頭上的13A保險絲拆除去掉，更換保險 絲要注意所測試的機型需要多大的電流，其更換原則由產品工作電流的8-10倍即可。
選點質量檢測
選點必須遵循全面、有效、節約的原則。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
