干貨！fpc貼片加工組裝4個主要特征
用于FPC加工、組裝和互連的印刷電路板必須適應當前FPC芯片組裝技術的快速發展。
而FPC貼片加工在FPC貼片電路板上的使用已經是FPC貼片制造商的主流產品，近乎所有的電路板都會采用FPC貼片加工，足以可以看見其在電路板上的重要性。今天給大家介紹一下FPC貼片加工的主要特征吧：
FPC貼片加工的主要特征
1、高密度：由于FPC貼片加工的引腳數高達數百甚至數千個，引腳中心距可達0.3mm，因此電路板上的高進度BGA需要細線條和細間距。線寬從0.2~0.3mm減小到0.1mm甚至0.05mm，2.54mm網格之間的雙線已發展到4根、5根甚至6根導線。細線和細間距大大提高了FPC的組裝密度。在對應FPC貼片加工設備精度高的情況下，對應的貼片加工廠即可完成。
2、小孔徑：FPC中大多數金屬化孔不是用來插裝元器件引腳的，在金屬化孔內也不再進行焊接，金屬化孔僅僅作為層與層之間的電氣互連，因此要盡可能地減小孔徑，為FPC貼片提供更多的空間。孔徑從過去的0.5mm變?yōu)?.2mm、 0.1mm甚至0.05mm。

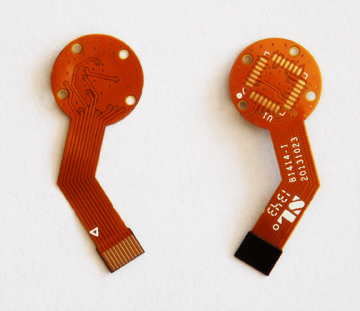

.jpg)
3、熱膨脹系數低：任何材料加熱后都會膨脹。高分子材料通常高于無機材料。當膨脹應力超過材料承載極限時，材料將受到損壞。由于FPC引腳又多又短，器件本體與FPC之間的CTE不一致，熱應力引起的器件損壞時有發生。因此，F(xiàn)PC電路板基板的CTE應盡可能低，以適應與器件的匹配。
4、耐高溫性能好：當今大多數FPC電路板都需要在兩側安裝元件。因此，F(xiàn)PC貼片加工的電路板需要能夠承受兩個回流焊接溫度。目前，無鉛焊接被廣泛使用，焊接溫度較高。焊接后要求FPC芯片電路板變形小，無起泡，焊盤仍具有良好的可焊性，F(xiàn)PC貼片電路板表面仍具有較高的平整度。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
