指紋識別FPC之指紋識別的實現方式有哪些？
據指紋識別FPC小編了解，目前的手機指紋識別所實現的途徑，大致可以分為三種:

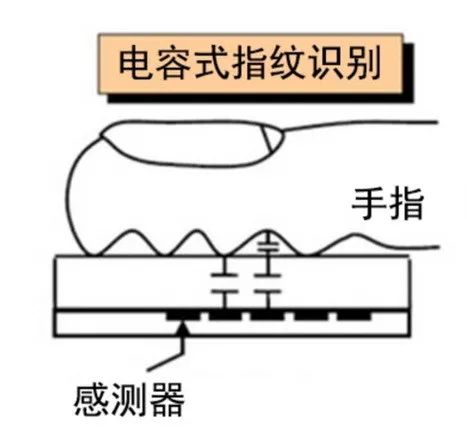

1.第一種是目前使用率最高的電容式指紋識別方案
利用指紋sensor與導電的皮下電解液形成電場，指紋的高低起伏會導致二者之間的壓差出現不同的變化，借此可實現準確的指紋測定。該方式適應能力強，對使用環境無特殊要求，同時，硅晶元以及相關的傳感原件對空間的占用在手機設計的可接受范圍內。
目前的電容式指紋模塊也分為劃擦式與按壓式兩種，前者雖然占用體積較小，但在識別率以及便捷性方面有很大的劣勢，這也直接導致廠商全都將目光鎖定在了操作更加隨意、識別率更高的按壓式電容指紋模塊。因為普及范圍廣，所以技術非常成熟，但在被炒的火熱的全面屏手機概念，電容式似乎顯得有些格格不入。
指紋識別集成在手機上的形式無外乎就是這幾種：后置和前置，還有側邊等，當然還有羅老師的堅果pro2(把指紋識別鑲嵌在logo中)獨領風騷。
.jpg)

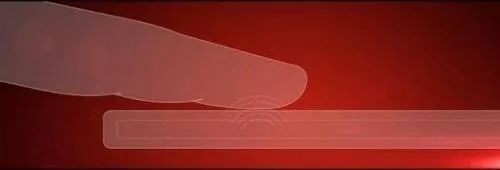

2.第二種是超聲波指紋識別方案
典型的例子就是小米5s中采用的高通Sense ID 3D超聲波指紋識別技術。超聲波指紋識別與電容式需要檢測指紋表面不同，超聲波具有穿透性，利用指紋模組發出的特定頻率的超聲波掃描手指，利用指紋的不同對超聲波反射的不同，能夠建立3D指紋圖形，因此對手指表面的清潔程度并不用太過考慮。
據指紋識別FPC小編了解，由于超聲波可以穿透金屬、玻璃等常用手機材質，因此對手機外觀方面也不會有太多限制。基于這一點，所長認為超聲波指紋識別將成為未來指紋識別的主要發展方向之一。
不過由于技術不是特別成熟，超聲波雖然具有穿透性，但在超聲發生器大小、頻率和屏幕蓋板的材質、厚度的影響下，其穿透能力也非常有限。所以小米在屏幕放置指紋識別模組的位置向下挖了一個凹槽，以此來控制玻璃面板的厚度，保證指紋識別的識別率和準確率，但實際用戶體驗效果并不滿意。
.jpg)
3.第三種便是光學指紋識別方案
據指紋識別FPC小編了解，光學識別是應用比較早的一種指紋識別技術，比如之前很多的考勤機、門禁都采用的就是光學指紋識別技術。 主要是利用光的折攝和反射原理，將手指放在光學鏡片上，手指在內置光源照射下，光從底部射向三棱鏡，并經棱鏡射出，射出的光線在手指表面指紋凹凸不平的線紋上折射的角度及反射回去的光線明暗就會不一樣。
用棱鏡將其投射在電荷耦合器件上CMOS或者CCD上，進而形成脊線（指紋圖像中具有一定寬度和走向的紋線）呈黑色、谷線（紋線之間的凹陷部分）呈白色的數字化的、可被指紋設備算法處理的多灰度指紋圖像。然后對比資料庫看是否一致。
.jpg)
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
