FPC廠軟板工藝流程涉及哪些內容？
PCB軟板是一種柔性電路板，由于具有高度的可曲性和可撕裂性，因此適用于曲面顯示、折疊屏等應用場合。PCB軟板的制造過程相比剛性板更為復雜，以下由FPC廠詳細說明PCB軟板的工藝流程。

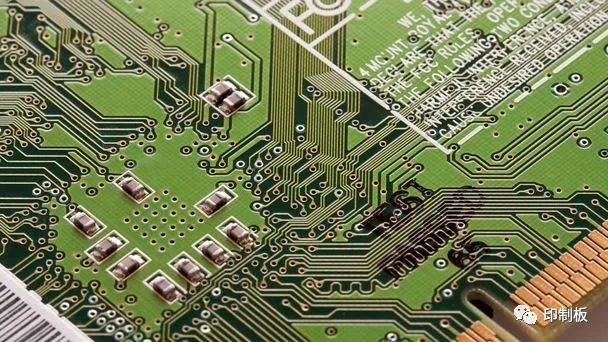

.png)
1. 材料準備：軟板制造需要使用一系列材料，包括柔性基片、導電銅箔、防腐劑、膠粘劑、覆蓋層等。材料選擇需根據軟板的使用場景和要求決定。
2. 確定設備：制造PCB軟板需要在特定的設備上進行，根據具體情況選擇生產線設備。
3. 圖案制作：軟板的圖案需要通過計算機輔助設計（CAD）軟件繪制，然后通過光繪機進行印刷在鋼網模板上，并進行光刻、顯影、蝕刻。
4. 鋪銅：鋪銅是將銅箔覆蓋在柔性基片表面的過程。銅箔需要與圖案完全匹配，正確地固定位置并保證銅箔表面的光滑度和厚度均勻。
5. 防腐處理：軟板的基材需要進行防腐處理，以提高軟板的可靠性和耐久性。
6. 再次制圖：在銅箔被覆蓋在柔性基片的過程中，可能會導致一些改變。因此，在板上再次制作圖案，并確定將在其上焊接元件的位置。
7. 焊接元件：在軟板上添加電子元件，這需要一個專門的錫膏印刷過程來制作焊接墊和焊盤，再通過回流爐進行焊接。
8. 覆蓋層制作：覆蓋層用于對軟板進行保護。它可以是膠粘層或其他材料，并需要精確地與板上電子元件對齊。
9. 切割：完成之后，軟板需要進行切割，以獲得與客戶需求完全匹配的尺寸和形狀。
10. 檢測：最后一步是通過各種技術進行檢測，以保證軟板的質量、性能和可靠性。
PCB軟板的制造過程比剛性板要更為復雜，并需要充分地考慮軟板的可曲性、可撕裂性和抗防腐性等特點。具體的制造過程和材料選擇，需要根據產品的要求和實際情況進行精細的調整。
