柔性線路板在智能手機、平板電腦的應用

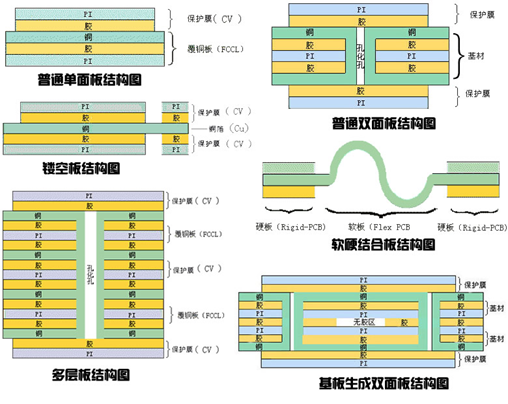

柔性線路板（ 簡稱FPC）是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性，絕佳的可撓性印刷電路板，又稱軟性電路板、撓性電路板。FPC分為單面板、雙面板、多層板和剛?cè)嵝跃€路板四種類型，特點是配線密度高、重量輕、厚度薄、彎折性好。

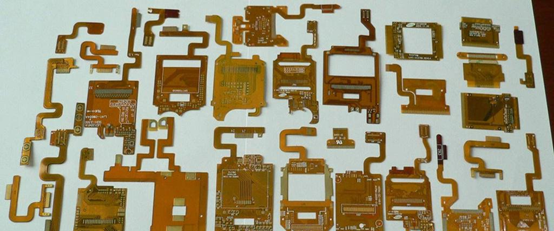

FPC的起源可追溯到上世紀70年代美國航天火箭技術發展，至今已有五十年左右的發展時間，無論從原材料、生產工藝再到產品形態都發生了翻天覆地的變化，其應用范圍已延伸到消費電子、汽車電子、工控設備、醫療設備等多個領域，成為人們?nèi)粘Ｉ畈豢苫蛉钡囊徊糠帧?nbsp;
現代工藝現代FPC組成多采用銅箔作為導電層、聚酰亞胺作為基材絕緣層、膠黏劑作為貼合層（部分產品已經省去）制成撓性覆銅板（Flexible Copper Clad Laminate 簡稱 FCCL），再將成型覆銅板利用蝕刻顯影電鍍加工為成型產品。以市面上常見的單層板為例，其加工工序多達二十余道，除去上述核心步驟外，還需進行鉆孔、貼干膜、對位、表面處理、貼覆蓋膜、電測、沖切等其它步驟。由此可見，一片小小的柔性電路板也飽含科技含量和匠人精神。
技術瓶頸隨著時代的發展，固有柔性電路板的物理特性及加工工藝逐漸展現不足之處，如更加微型化的產品需求、更加細小的線路需求都對目前的加工工藝提出了不小的挑戰。還有全球關注度日益提升的環境污染問題，后者包括但不僅限于柔性電路板生產過程中蝕刻步驟所產生的含銅量較高的溶液、焊接電鍍產生的廢渣等等，提升了污染處理的成本的同時造成了嚴重的環境污染。另外，復雜的工藝處理步驟也使得柔性電路板的生產效率普遍偏低，隨著人工成本的提高，進一步增加了企業運轉壓力。FPC行業期待新工藝的出現以解決現有問題。
軟板廠了解到，液態金屬新型柔性電路板加工工藝應運而生，夢之墨工業級柔性電子印刷服務平臺為柔性板制造提供新鮮血液。替代傳統柔性板減材制造工藝，利用當下最為流行的增材制造手法實現，采用類似3D加工成型的模式，在通用聚酰亞胺等基材上快速印制電路，無污染，縮短產線生產環節，節約設備、人工成本。傳統通用柔性電路板線寬線距在100μm左右，夢之墨工業級柔性電子印刷服務平臺可常規生產成品的線寬線距可達70μm，目前實驗室階段已經突破50μm。

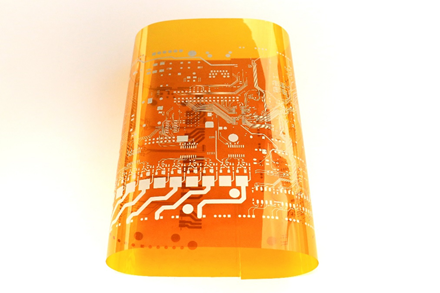

液態金屬新型柔性FPC柔性電路板
5應用場景相信很多讀者讀到這里會有疑惑，F(xiàn)PC現實中都用在哪些我們常見的物品上呢？小編先簡單舉兩個例子：第一，智能手機，讓我們看看它的天線是什么樣子：
這個帶有一根細線的黃色軟板，相信很多維修過手機或拆過手機的讀者都有見過，這就是一款手機內置的藍牙模組天線（各種產品型號天線略有不同），軟板部分呈現黃色原因是絕緣層PI材料所導致，黑色信號線與手機PCB主板相連。第二，平板電腦，讓我們看一下它的電容屏FPC柔性電路板：
上圖為一塊常見平板電腦電容屏FPC柔性電路板，在整個平板電腦中起到電容屏與主板之間的連接作用，并且?guī)в锌珊附痈呒啥刃酒副P，增強屏幕顯示、通信、處理效果，與主板協同工作。
當然，FPC廠了解到，這只是柔性電路板在實際生活中應用的滄海一粟，例如智能手機內部的主副板連接柔性電路板、相機模組柔性電路板、顯示屏連接排線、新型的隱藏式側邊鍵電路板等等都是它的應用實例，根據國盛電子整理數據顯示iPhone Xs內部有24塊FPC之多。隨著5G通信的到來，以5G通信天線為代表的柔性電路板應用持續增多，將帶動FPC產業高速發展。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
平板電腦攝像頭FPC
-
-
型 號：RM04C01092A
層 數：4
板 厚：0.12mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.15mm/0.075mm
FR4補強厚度：0.3mm
其 他：SMT貼片后出貨
POS機天線FPC
-
-
型 號：RM02C00163A
層 數：2層
板 厚：0.20mm
材 料：雙面有膠壓延材料
銅 厚：1 OZ
表面處理：沉金1微英寸
最小線寬/線距： 0.1mm/0.2mm
POS機天線FPC
-
-
型 號：RM02C00919A
層 數：2
板 厚：0.10mm
材 料：雙面無膠電解
銅 厚：1/3 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.43mm/0.29mm
油墨顏色：綠油
手機天線FPC
-
-
型 號:RS02C00249A0
層 數：1層
板 厚：0.08mm
材 料：1/3OZ無膠電解
銅 厚：0.5OZ
表面處理：沉金
最小線寬/線距：1.02mm/0.48mm
其 他：貼膠紙
手機天線FPC
-
-
型 號:RS01C00173A0
層 數：1層
板 厚：0.13mm
材 料：1OZ有膠壓延
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.2mm/0.1mm
PI補強厚度：0.1MM
其 他：貼膠紙，PI補強
手機天線FPC
-
-
型 號:RS01C00093A0
層 數：1層
板 厚：0.12mm
材 料：1OZ有膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.3mm
PI補強厚度：0.15MM
其 他：需貼PI補強
平板電腦天線FPC
-
-
型 號:RS02C00262A0
層 數：2層
板 厚：0.12mm
材 料：1/2OZ無膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.2mm
PI補強厚度：0.1MM
其 他：貼背膠及PI補強
數碼相機攝像頭FPC
-
-
型 號:RS04C0006A0
層 數：4層
板 厚：0.25mm
材 料：1/3OZ無膠電解
銅 厚：1/2OZ
表面處理：沉金
最小線寬/線距：0.1mm/0.07mm
鋼片補強厚度：0.2MM
其 他：需貼鋼片補強
