探索軟板的奧秘：揭秘廠家常用PCB板材
隨著技術的不斷進步和設備小型化的需求日益增長，FPC（Flexible Printed Circuit，柔性印刷電路板）以其獨特的靈活性和空間節省優勢，在智能手機、可穿戴設備、醫療器械等領域中得到了廣泛應用。今天深聯小編將帶您深入了解軟板及其制造中常用的PCB板材，揭開這些高科技背后的神秘面紗。

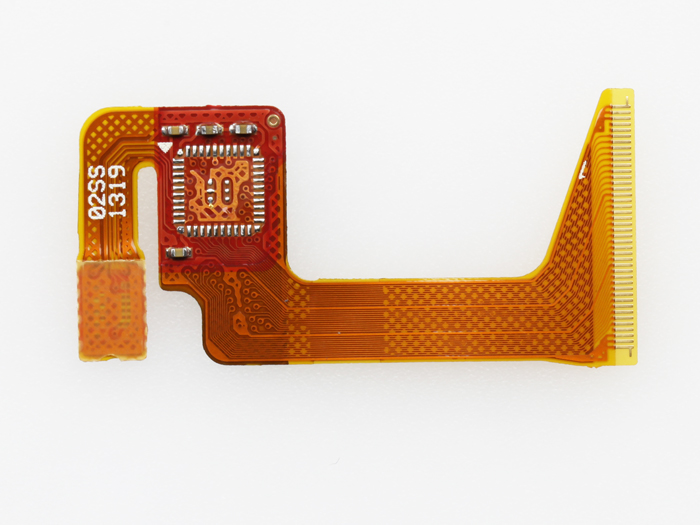

手機電容屏FPC
軟板簡介
軟板即FPC柔性線路板，顧名思義，是一種可以彎曲、折疊的電路板，它采用聚酰亞胺（Polyimide, PI）或其他高分子薄膜作為基材，而非傳統的剛性玻纖材料，因此具有極高的柔韌性。這種設計不僅能夠滿足復雜三維空間布局的需求，還能有效減少組裝過程中的連接器使用，提高產品的可靠性和耐用性。
PCB常用板材解析
1. 聚酰亞胺（PI）
特性：聚酰亞胺是FPC中最常用的基材，因其具有優異的耐熱性、良好的絕緣性能、低介電常數和損耗因子，以及出色的機械強度和化學穩定性。
應用：廣泛應用于高端消費電子產品、航空航天、軍事裝備等領域，特別是對輕薄、耐彎折有嚴格要求的產品。
2. 聚酯薄膜（PET）
特性：相比聚酰亞胺，聚酯薄膜成本更低，具有較好的透明度、耐候性和抗撕裂強度，但其耐熱性和機械強度稍遜一籌。
應用：適用于對成本敏感且對性能要求不那么嚴格的領域，如一般性的消費電子、顯示屏連接等。
3. 聚氯乙烯（PVC）
特性：PVC基材的FPC成本較低，具有良好的柔韌性和耐化學腐蝕性，但耐熱性較差，且環保性受到一定質疑。
應用：由于其環保問題，PVC在高級電子設備中的應用逐漸減少，更多用于低端電子玩具、裝飾燈帶等。
4. 聚醚酰亞胺（PEI）
特性：擁有比聚酰亞胺更高的連續使用溫度，優異的尺寸穩定性和耐化學腐蝕性，但價格較高。
應用：適合于需要承受極端溫度環境或對尺寸穩定性有極高要求的高端應用，如航空航天、汽車電子等。
FPC柔性線路板的快速發展，離不開這些高性能基材的支撐。不同的應用場景和性能需求，決定了廠家選擇不同類型的PCB板材。隨著技術的不斷革新，未來可能會有更多的新型材料被開發出來，為FPC領域帶來新的變革。
軟板廠常用的PCB板材簡要介紹到這里，了解這些基礎材料特性，對于設計者選擇合適的FPC方案、優化產品性能至關重要。
在這個快速迭代的電子時代，掌握材料科學的最新動態，就是把握了創新的脈搏。希望以上知識能夠給大家?guī)硪欢ǖ膸椭?/p>
