FPC—為新能源汽車行業發展助力
采集線是新能源汽車BMS系統所需配備的重要部件，實現監控新能源動力電池電芯的電壓和溫度；連接數據采集和傳輸并自帶過流保護功能；保護汽車動力電池電芯，異常短路自動斷開等功能。

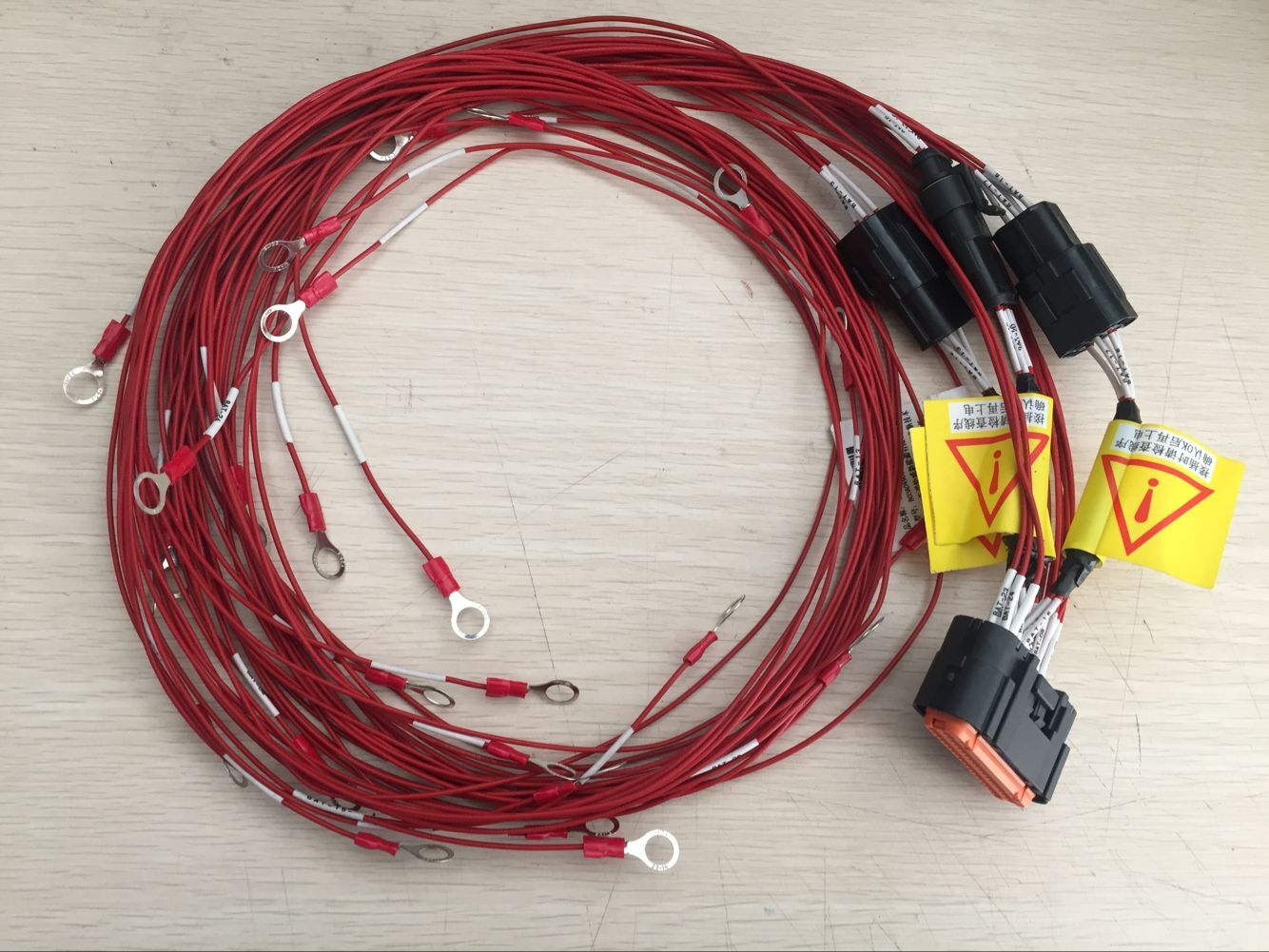

此前新能源汽車動力電池采集線采用傳統銅線線束方案，常規線束由銅線外部包圍塑料而成，連接電池包時每一根線束到達一個電極，當動力電池包電流信號很多時，需要很多根線束配合，對空間的擠占大。
Pack 裝配環節，傳統線束依賴工人手工將端口固定在電池包上，自動化程度低。
相較銅線線束，F(xiàn)PC 由于其高度集成、超薄厚度、超柔軟度等特點，在安全性、輕量化、布局規整等方面具備突出優勢，此外 FPC 厚度薄，電池包結構定制，裝配時可通過機械手臂抓取直接放置電池包上，自動化程度高，適合規?；笈可a，F(xiàn)PC 替代銅線線束趨勢明確。

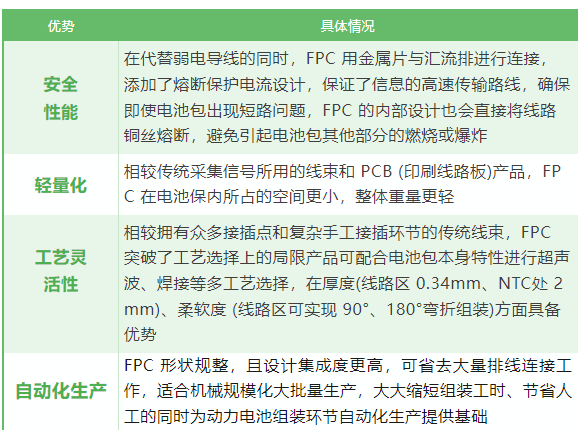

FPC在動力電池模組中應有中有以下優勢：
高度集成
自嵌入式Fuse、連接器、片式NTC、鋁/鎳端子；不僅提供優良而一致的電性能，能滿足更小型和更高密度安裝的設計需要三度空間布線且外型可順空間的局限做改變，適用于向高密度、小型化、高可靠方向發展的需要，從而達到元器件裝配和導線連接的一體化。
可實現自動化組裝
組裝快、精準，利于實現自動化；在裝配和容錯這里，可以避免很多線束設計中由于手工出現的差錯，在接插件層面也減少了很多插錯的機會。使用FPC采樣，可降低Module集成工藝復雜度，F(xiàn)PC與電池busbar（匯流排）的連接可實現自動化焊接，有效減少了人工成本。即使客戶在無法成熟實現自動化焊接的情況下，采用傳統螺絲鎖緊的方式，仍然可以有效降低了人工的投入。
超薄厚度
線路區0.34mm，NTC處2mm
超柔軟度
線路區可實現90°、180°彎折組裝。
輕量化
整車使用時，可比線束方案減重約1kg。
成本優勢
從成本來看，F(xiàn)PC本身的成本并不高，對于連接成本而言，是有很大的降低的幅度。
軟板VS 銅線線束
相較銅線線束，F(xiàn)PC 由于其高度集成、超薄厚度、超柔軟度等特點，在安全性、輕量化、布局規整等方面具備突出優勢，此外 FPC 厚度薄，電池包結構定制，裝配時可通過機械手臂抓取直接放置電池包上，自動化程度高，適合規?；笈可a，F(xiàn)PC 替代銅線線束趨勢明確。
綜上所述，目前 FPC 方案已經成為絕大部分新能源汽車新車型的最主要選擇。FPC 向 CCS（Cells Contact System，集成母排，線束板集成件）集成。CCS 產品由 FPC、塑膠結構件、銅鋁排等組成，銅鋁排將多個電芯通過激光焊接進行串并聯，F(xiàn)PC 通過與銅鋁排、塑膠結構件連接從而構成電氣連接與信號檢測結構部件。
一般來說，軟包和硬包電池是有不同的FPC方案，各家做法也不太一樣，包括末端的連接器不同連接形式有不同的方案（壓接、焊接等）FPC最大的好處在于其靈活性，在它能隨著電池控制技術的迭代升級，會演變出很多形式，本身也是一種定制化的產品。
柔性線路板以其卓越的性能和適應性，為新能源汽車行業的發展注入了強大動力。隨著新能源汽車技術的不斷進步和市場需求的持續增長，F(xiàn)PC 在新能源汽車領域的應用前景將更加廣闊。
