柔性電路板成型方式選擇：關鍵決策指南
選擇柔性電路板的成型方式需要綜合考慮多個因素，以下是一些關鍵要點：
一、產品設計要求
柔性電路板外形復雜度
如果 FPC 線路板的外形較為簡單，如規則的矩形或簡單的幾何形狀，像沖切這種成型方式就比較合適。沖切可以高效地處理簡單形狀，并且能夠保證邊緣整齊。例如，一些簡單的電子產品內部連接用的 FPC，其形狀規則，使用沖切成型能快速生產。
但當線路板外形復雜，有不規則的曲線、小孔或者精細的邊緣設計時，激光切割則更具優勢。激光切割能夠精準地按照復雜的設計圖案進行切割，例如在一些可穿戴設備的 FPC 成型中，由于產品空間有限，外形需要貼合人體曲線，激光切割就能很好地滿足這種精細復雜的外形要求。
尺寸精度要求
對于尺寸精度要求極高的 FPC，如在高精度的電子儀器或航空航天設備中的應用，光刻成型是一種理想的選擇。光刻技術可以實現微米級甚至納米級的尺寸精度，能夠精確地制作出非常精細的線路和微小的結構。
相比之下，模切成型的精度雖然也能滿足一般的工業要求，但在面對超高精度需求時可能會有一定局限。不過，如果產品尺寸精度要求在一定范圍內，且形狀適合模切模具的設計，模切成型可以作為一種高效且成本較低的成型方式。
二、材料特性
材料類型
FPC主要是以PI(聚酰亞胺）為絕緣層的一種線路板，具有耐高溫，輕薄，可彎折的特點，廣泛應用于手機，平板電腦，醫美，通信器材，機器人，智能家居等產品上。PI是一種高分子材料，本質是一種高性能的特種工程塑料，所以外形成型沒法像傳統PCB一樣采用CNC銑出來，而是采用激光或模沖的方式加工。
FPC激光成型是一種利用激光作為熱源進行切割產品的成型新技術，不需要模具，對板子外形無要求，特別適合樣品及小批量FPC。
但激光在切割時因溫度太高，會將PI膜燒蝕成碳粉，并反濺到板子邊緣上，形成碳粉殘留，且不易清除，影響外觀，且激光切割效率較低，成本較高，不適合大批量板。

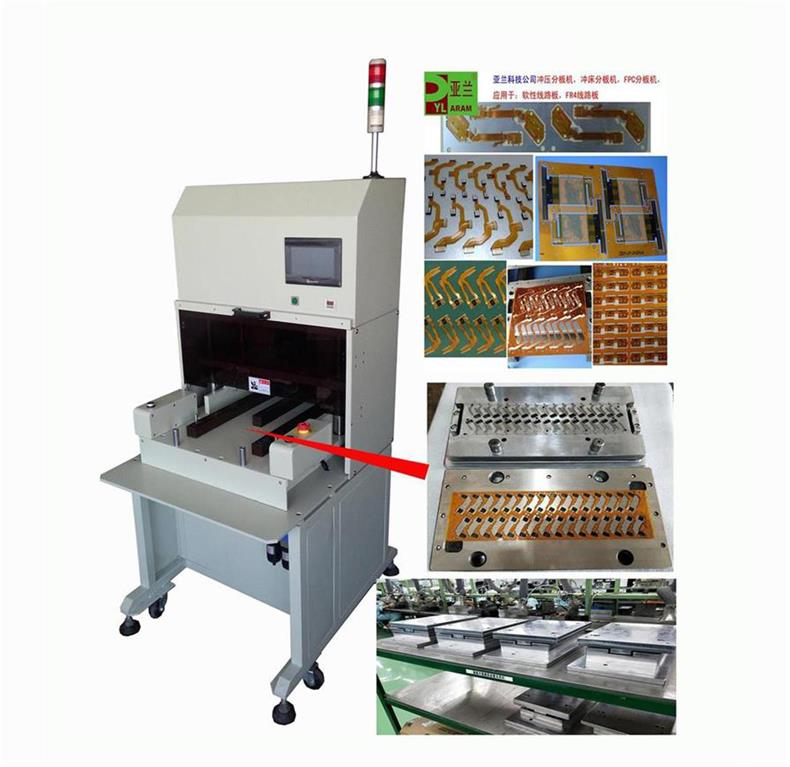

FPC模沖成型模沖沒有激光碳粉殘留問題，半孔板也不會有半孔焊盤之間存在碳粉殘留導致的微短問題，可配自動沖床，生產效率高，成本低，但要開模具，適合大批量板。
軟板材料厚度
較薄的 FPC 材料，如厚度小于 0.1mm 的材料，激光切割可以更精準地控制切割深度和質量，避免材料在成型過程中出現撕裂等問題。
對于較厚的材料，沖切或者模切可能更有力量?jī)?yōu)勢。例如，當 FPC 材料厚度達到 0.3mm 以上時，沖切模具可以通過合理的壓力設置，有效地對材料進行切割，并且能夠保證切割后的邊緣質量。
三、生產批量和效率
柔性線路板批量大小
在大規模生產中，模切成型是一種高效的方式。一旦模具制作完成，模切可以快速地對大量的 FPC 進行成型加工，單位成本較低。例如，在消費電子行業，對于一些需求量巨大的手機 FPC 配件，采用模切成型能夠滿足快速生產的需求。
對于小批量生產或者產品研發階段，激光切割或者沖切可能更為靈活。因?yàn)樗鼈儾恍枰衲Ｇ心菢又谱鲗?zhuān)門的模具，特別是激光切割，只需要將設計圖紙輸入設備，就可以快速開始生產，適合產品的快速迭代和小批量試生產。
生產效率要求
如果對生產效率要求極高，模切成型和沖切都有較高的加工速度。模切通過連續的模切動作，每分鐘可以處理大量的 FPC；沖切在合適的模具和設備配置下，也能實現快速成型。
不過，激光切割速度相對較慢，尤其是在處理大面積或者復雜圖案的 FPC 時。但激光切割的優勢在于可以 24 小時不間斷工作，并且可以通過自動化編程實現無人值守操作，在一定程度上彌補了速度上的不足。
