揭秘柔性線路板的補強秘訣——不同材料如何賦予FPC獨特性能

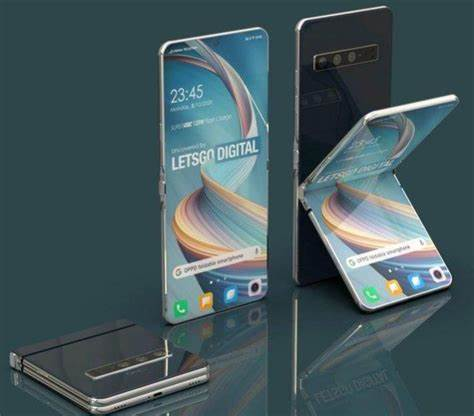

柔性線路板（FPC）中，不同材質的補強材料各自發揮著關鍵的作用，以滿足FPC在不同應用場景下的性能需求。柔性線路板（FPC）本身具有良好的柔韌性，但在一些特定的應用場景下，如需要頻繁插拔接口、承受一定的外力沖擊或者安裝較重的元器件時，其機械強度就顯得不足。補強能夠有效提高 FPC 的抗拉伸、抗彎折和抗撕裂能力。例如，在手機的折疊屏設計中，F(xiàn)PC 用于連接屏幕和主板，并且在折疊過程中會受到反復的彎折應力。通過對關鍵部位進行補強，可以防止線路板在長期使用后出現斷裂，確保屏幕信號的穩定傳輸。
.png)
改善尺寸穩定性
FPC 在加工和使用過程中，可能會因?yàn)闇囟茸兓⑽鼭竦纫蛩貙?dǎo)致尺寸發生變化。補強材料可以限制這種尺寸變化，使 FPC 在各種環境條件下都能保持較為穩定的尺寸精度。這對于一些對安裝尺寸要求嚴格的設備非常重要，如在精密醫療設備中，F(xiàn)PC 的微小尺寸變化可能會影響到儀器的正常工作，而補強后的 FPC 能夠更好地滿足這種高精度的尺寸要求。
提高安裝可靠性
當需要在 FPC 上安裝較重的元器件，如芯片、攝像頭模組等，補強可以為這些元器件提供更穩固的支撐。它能夠均勻地分散元器件的重量，避免因局部壓力過大導致線路板變形或焊點開裂。以筆記本電腦中的攝像頭模塊為例，通過在 FPC 的安裝部位進行補強，可以確保攝像頭在長期使用過程中不會因?yàn)檎饎?dòng)或其他外力因素而出現松動或信號傳輸問題。

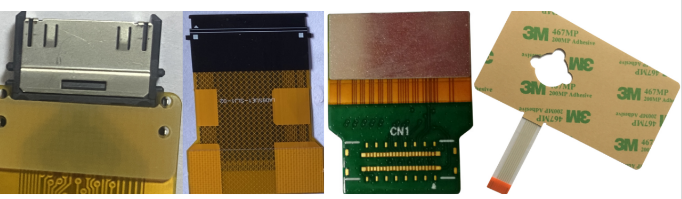

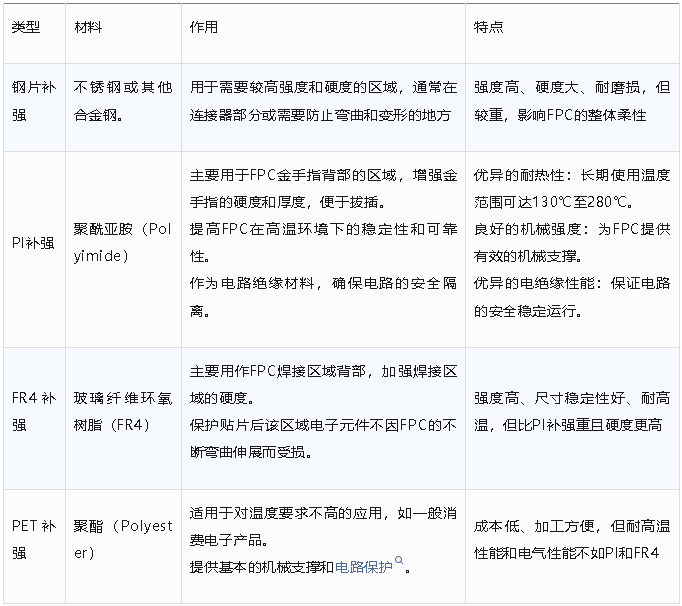

以下是常用的補強材料，包括鋼片補強，PI補強，F(xiàn)R4補強，PET補強
軟板補強擁有如下顯著的性能特點
機械強度：補強材料能顯著提升FPC的機械強度，避免因過度彎曲和拉伸導致的斷裂或變形。
柔性與剛性平衡：不同補強材料提供的剛性不同，選擇合適的補強材料可以在保持FPC一定柔性的同時提供必要的剛性。
熱穩定性：高溫環境下，PI和FR4材料的補強性能優越，適用于熱穩定性要求高的應用。
電絕緣性能：PI補強材料具有良好的電絕緣性能，適用于高電壓或電氣性能要求高的應用。
重量影響：不同材料的補強會對FPC的整體重量產生影響，鋼片最重，PI和膠補強相對輕量化。
加工性：補強材料的加工難易程度不同，PET補強較為容易加工，而鋼片和FR4的加工相對復雜。
不同材質的補強在FPC中各自發揮著不可替代的作用，它們通過提供機械支撐、增強電路性能、提高耐熱性和穩定性等方式，確保FPC在各種應用場景下的可靠運行。在選擇補強材料時，需要綜合考慮FPC的應用環境、性能需求和成本等因素，以選擇最合適的補強材料。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
平板電腦攝像頭FPC
-
-
型 號：RM04C01092A
層 數：4
板 厚：0.12mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.15mm/0.075mm
FR4補強厚度：0.3mm
其 他：SMT貼片后出貨
POS機天線FPC
-
-
型 號：RM02C00163A
層 數：2層
板 厚：0.20mm
材 料：雙面有膠壓延材料
銅 厚：1 OZ
表面處理：沉金1微英寸
最小線寬/線距： 0.1mm/0.2mm
POS機天線FPC
-
-
型 號：RM02C00919A
層 數：2
板 厚：0.10mm
材 料：雙面無膠電解
銅 厚：1/3 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.43mm/0.29mm
油墨顏色：綠油
手機天線FPC
-
-
型 號:RS02C00249A0
層 數：1層
板 厚：0.08mm
材 料：1/3OZ無膠電解
銅 厚：0.5OZ
表面處理：沉金
最小線寬/線距：1.02mm/0.48mm
其 他：貼膠紙
手機天線FPC
-
-
型 號:RS01C00173A0
層 數：1層
板 厚：0.13mm
材 料：1OZ有膠壓延
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.2mm/0.1mm
PI補強厚度：0.1MM
其 他：貼膠紙，PI補強
手機天線FPC
-
-
型 號:RS01C00093A0
層 數：1層
板 厚：0.12mm
材 料：1OZ有膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.3mm
PI補強厚度：0.15MM
其 他：需貼PI補強
平板電腦天線FPC
-
-
型 號:RS02C00262A0
層 數：2層
板 厚：0.12mm
材 料：1/2OZ無膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.2mm
PI補強厚度：0.1MM
其 他：貼背膠及PI補強
數碼相機攝像頭FPC
-
-
型 號:RS04C0006A0
層 數：4層
板 厚：0.25mm
材 料：1/3OZ無膠電解
銅 厚：1/2OZ
表面處理：沉金
最小線寬/線距：0.1mm/0.07mm
鋼片補強厚度：0.2MM
其 他：需貼鋼片補強
