揭秘FPC：柔性印刷電路板的奧秘
FPC是手機及其他通訊產品中常見的一個物料，而且也成為了PCB發展的一個趨勢；然而，對于結構工程師而言，真正了解FPC的并不多，本本就簡單介紹下FPC的一些基本知識；
FPC 產品簡介——概念
FPC是英文Flexible Printed Circuit的簡稱。是一種銅質線路印制在PI聚酰亞胺（Polyimide）或PE聚脂（Polyester）薄膜基材上，具有可自由彎曲和可撓性，纖薄輕巧、精密度高，可以有多層線路，并于板上貼芯片或SMT 芯片。臺灣稱其為“軟性印刷電路板”，簡稱為“軟板”，其它名稱如“可撓性線路板”，“軟膜”，“柔板”等；
FPC優勢
1.體積小，重量輕
2.配線密度高，組合簡單
3.可折疊，做3D立體安裝
4.可做動態撓曲

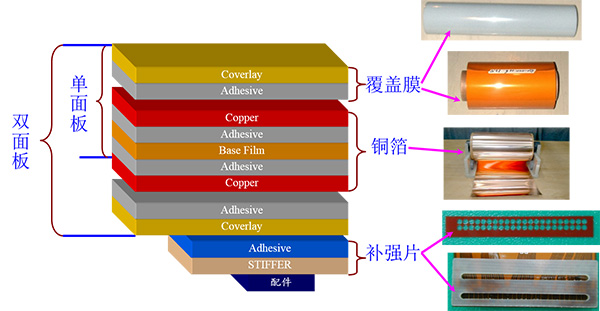

FPC產品結構組成
軟板 材料組成及規格
a) 基材(Base film)： 12.5、25、50、75、125um（PI\PE）
基材指銅箔基板所用以支撐之底材，亦指保護膠片之材料。
在材料上區分為PI （Polyamide） Film及PET （Polyester）Film兩種，PI之價格較高，但其耐燃性較佳，PET價格較低，但不耐熱，因此若有焊接需求時，大部分均選用PI材質。厚度上一般有1/2mil、1mil、2mil；
b)銅箔Copper Foil：為銅原材，非壓合完成之材料。
銅箔依銅性可概分：電解銅（ED銅，Electro-deposited Copper），
壓延銅（RA銅，Rolled Annealed Copper），
高延展性電解銅（High Density Electro-deposited Copper）,
料厚有：18 um、35 um、70 um。
c) 接著劑Adhesive
接著劑一般有Acrylic（壓克力膠）及Epoxy（環氧樹脂膠）兩種，最常使用的是Epoxy膠。厚度上0.4～2mil均有，一般使用18um厚的膠。
d)覆蓋膜Coverlay
覆蓋膜由基材+膠組合而成，其基材分為PI與PET兩種。厚度則由0.5～1.4mil。
e)補強材料Stiffener
材質：PI/PET/FR4/SUS,厚度0.1~0.3mm;
柔性線路板類型
1，單面板（Singel side）
2，雙面板（Double side）
3，單加單復合板
4，浮雕板（Sculptural）
5，多層板（Multilayer）
6，軟硬結合板（Flex-rigid）
在未來，軟板將憑借其獨特優勢在眾多領域大放異彩。在消費電子領域，隨著可穿戴設備、折疊屏手機等產品的持續創新，軟板將以其出色的柔韌性和輕薄特性，為這些設備的進一步小型化、便攜化提供有力支撐，實現更復雜的內部布局與高效的信號傳輸，為用戶帶來更極致的使用體驗。
在汽車行業，智能化與電動化的浪潮下，軟板將深度融入汽車的各個系統。從自動駕駛的傳感器連接到新能源汽車的電池管理系統，軟板的高可靠性和靈活布線能力將確保汽車電子系統在復雜環境下穩定運行，助力汽車產業向更高層次發展。
在醫療領域，軟板也將發揮關鍵作用。它可以滿足醫療設備對小型化、柔性化和高精度的要求，例如在可穿戴式健康監測設備和微型手術器械中，軟板能夠?qū)崿F(xiàn)精密的電路集成，為醫療技術的進步提供堅實的硬件基礎，為人類的健康福祉做出更大貢獻 。
