柔性電路板的制造與裝配技術解析
柔性電路板(FPC,F(xiàn)lexible Printed Circuit)極其出色的靈活度和趨向性,廣泛評估消費電子、醫療設備、汽車電子等領域。本文將探討柔性PCB的制造工藝及其裝配技術,分析其在現代的應用電子產品中的重要性。
1. 柔性電路板的制造工藝
FPC的制作過程與傳統剛性PCB固定不同,主要包括以下幾個步驟:
1.1 材料選擇

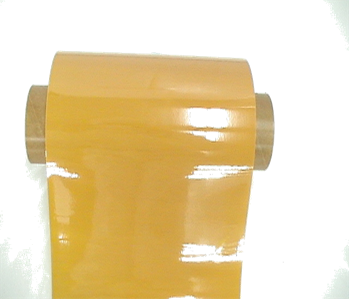

柔性電路板的基材通常采用聚酰亞胺(PI)或聚酯(PET)材料。這些材料具有優良的耐高溫性、化學穩定性和機械強度。導電層一般采用銅箔,其厚度根據設計要求而定。
.png)
1.2 電路設計
在設計階段,利用PCB設計軟件進行電路布局。設計時需要考慮電路的折疊、彎曲和安裝方向,以保證電路在使用過程中不會受到損壞。
1.3圖形移位
通過光刻工藝將設計圖形移位形成到柔性基材上。該過程包括發現光敏材料、曝光、平整等步驟,以電路圖形。
1.4 精密加工
將拋光膠覆蓋的銅層取出,保留電路圖案。精密加工通常使用化學溶液或激光精密加工。
1.5表面處理
為提高焊接性能和耐張力,柔性PCB表面需要進行處理,常見的方法包括化學鍍金、鍍鎳、沉錫等。
1.6 疊層與成型
在某些情況下,需要將多層柔性線路加強在一起,通過粘接劑進行層間加深,形成復合材料。然后,按照設計要求裁斷最終形狀。
1.7測試與檢驗
制造完成后,對柔性PCB進行電氣測試和質量檢驗,確保電路無短路、開路等缺陷。

2. 柔性電路板的裝配技術
軟板的裝配過程涉及步驟,以保證其在最終多個產品中的穩定性和可靠性:
2.1 引腳選擇與準備
選擇適合柔性PCB的表面貼裝引腳,注意引腳的重量和體積。引腳的引腳設計需與柔性PCB的焊盤匹配。
2.2 SMT貼片
通過SMT(表面貼裝技術)將工件貼裝到柔性PCB上。貼片機通過精確定位和貼裝,將工件放置在焊盤上。由于柔性PCB的特殊性,貼片過程中需要確保工件在貼裝過程中不會因柔性變形而影響位置。
2.3 回流焊接
完成貼片后,采用回流形成焊接工藝。將柔性PCB回流焊爐中,通過加熱使焊錫融化,預熱的焊點。需注意控制溫度和時間,以防止柔性基材充氣。
2.4 編織與測試
焊接完成后,對柔性PCB進行機械編織。考慮其靈活,的固定方式需適應柔性PCB的特性,常采用柔性粘合劑、熱熔膠等材料組件進行固定。同時,進行電氣,測試每個連接的正常性。
3. 柔性電路板的優勢與應用
柔性電路板最初于傳統剛性PCB,具有以下幾個優勢:
· 空間節?。喝嵝訮CB可根據設計需求折疊或卷曲,適應復雜的空間布局。
· 重量輕:相比于剛性PCB,柔性PCB的材料更輕,適合對重量要求嚴格的應用。
· 耐高溫:優質的柔性基材具有良好的耐高溫性,適合高溫環境下使用。
柔性電路板評級廣泛以下領域:
· 消費電子:如智能手機、平板電腦、智能穿戴設備等。

· 醫療設備:如便攜式監測設備、內窺鏡等。
· 汽車電子:如傳感器、控制模塊等。
柔性電路板的制造與裝配技術隨著電子產品向輕薄化、小型化發展而不斷進步。裝配環節引入了高精度自動化設備,憑借先進的視覺識別系統,精準定位微小電子元件,實現高速、穩定的貼片作業,大幅提升了生產效率與產品質量。展望未來,隨著人工智能、物聯網等新興技術的蓬勃發展,柔性電路板制造與裝配技術還將持續迭代,向更輕薄、更靈活、更高集成度的方向邁進,深度融入智能家電、醫療設備等更多領域,成為推動電子產品變革的核心力量。
