關于電池FPC的一些設計要求和注意事項
電池 FPC 是連接電池組和電子設備的關鍵組件，其設計需要滿足以下要求和注意事項：
一、 設計要求
電氣性能:
載流能力: 根據電池的充放電電流選擇合適的導線寬度和厚度，確保 FPC 能夠承受足夠的電流。
電壓降: 盡量減少 FPC 的電阻，以降低電壓降，提高電池效率。
信號完整性: 對于傳輸信號的 FPC，需要考慮阻抗匹配和信號完整性，以減少信號反射和失真。

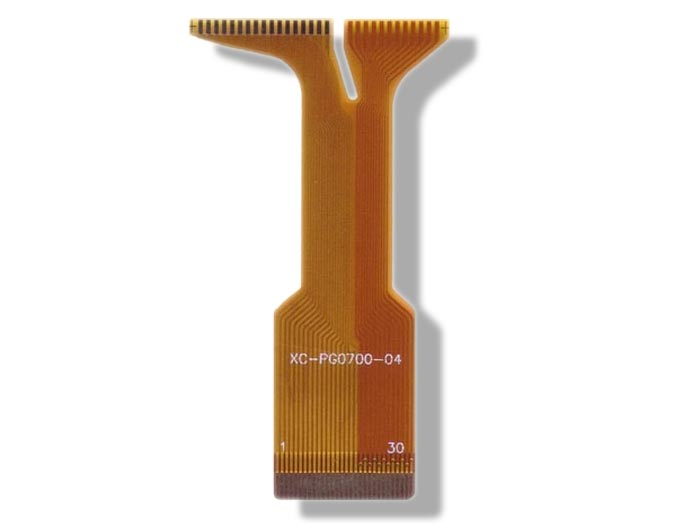

.png)
機械性能:
柔韌性: FPC 需要能夠承受電池組的彎曲、扭曲和振動，而不會損壞。
耐久性: FPC 需要能夠承受長期使用和環境因素的影響，例如溫度變化、濕度、化學腐蝕等。
可靠性: FPC 的連接和焊接需要牢固可靠，以確保電池組的正常工作。
安全性能:
絕緣性: FPC 需要具有良好的絕緣性能，以防止短路和漏電。
阻燃性: FPC 材料需要具有一定的阻燃性，以提高電池組的安全性。
其他要求:
尺寸和重量: FPC 需要盡可能小巧輕便，以適應電池組的空間限制。
成本: 在滿足性能要求的前提下，盡量降低 FPC 的成本。

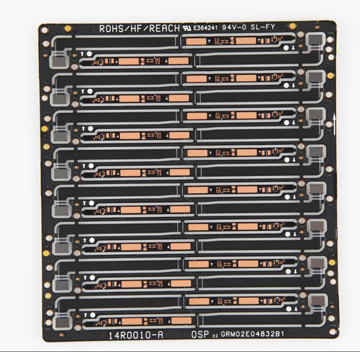

.png)
二、 設計注意事項
電池軟板材料選擇:
選擇具有良好柔韌性、耐熱性、耐化學腐蝕性和阻燃性的基材和覆蓋膜。
選擇導電性能好、電阻率低的銅箔。
線路設計:
盡量使用寬而短的導線，以降低電阻和電壓降。
避免尖銳的拐角和突然的寬度變化，以減少應力集中。
對于傳輸信號的線路，需要進行阻抗控制和差分走線。
連接器選擇:
選擇與 FPC 匹配的連接器，并確保連接牢固可靠。
考慮連接器的電流承載能力、接觸電阻和耐久性。
焊接工藝:
選擇合適的焊接工藝，例如熱壓焊接、激光焊接等。
控制焊接溫度和時間，以避免損壞 FPC 和元器件。
測試和驗證:
對 FPC 進行電氣性能測試、機械性能測試和環境可靠性測試。
確保 FPC 滿足設計要求和安全標準。
FPC廠的電池 FPC 設計需要綜合考慮電氣性能、機械性能、安全性能和其他因素。通過合理的設計和嚴格的測試，可以確保電池 FPC 的可靠性、安全性和性能，為電池組的正常工作提供保障。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
