柔性電路板設計指南：如何把握關鍵細節與技巧？
了解pcb的人都知道，軟板具有輕薄、可彎曲的特點，與一般的印制電路板比較價格較為昂貴，所以在設計軟板時工程師們需要格外的認真小心，下面帶大家了解一下軟板設計注意事項！

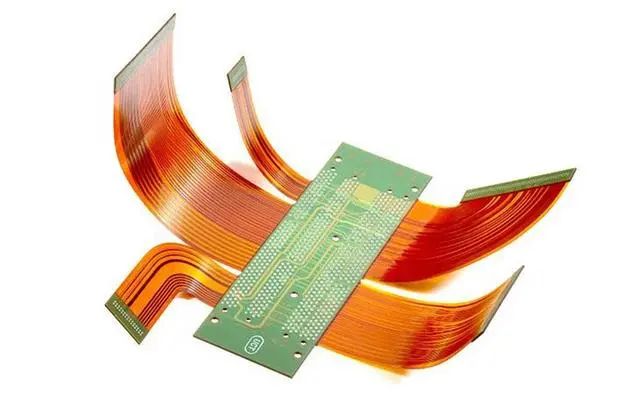

軟板布局要求?
元器件布局原則?
硬板區域優先放置：將元器件放置在硬板區域內，讓柔性板僅承擔連接功能，這是延長軟板彎曲使用壽命、提升產品可靠性的關鍵策略。以智能手機的主板設計為例，大部分芯片、電容、電阻等元器件都布局在硬板區域，軟板只是負責連接屏幕、攝像頭模組等部件。要是把元器件放置在軟板區域內，在日常使用中，隨著軟板的彎折動作，焊盤極易受到應力影響，出現開裂或損壞的情況，同時字符也容易脫落，這不僅會影響產品的外觀，更可能導致電路連接故障，嚴重降低產品的穩定性與使用壽命。?
保持安全距離：當元器件放置在硬板區域內時，其邊緣與軟硬結合處的距離應大于 1mm。這是因?yàn)樵诋a(chǎn)品組裝和使用過程中，軟硬結合部位容易受到外力沖擊和彎折應力的作用，如果元器件距離過近，可能會因應力傳遞而損壞元器件或?qū)е潞更c(diǎn)松動。例如在可穿戴設備中，經常需要彎曲的部位與元器件之間保持足夠的安全距離，能夠有效減少故障發生的概率。?
軟區與硬區間距把控：若軟區需要深入硬區，兩者之間務必保持至少 1mm 的距離。這樣做是為了避免在軟硬結合部位產生應力集中，防止因軟區與硬區的過度擠壓或摩擦而導致軟板損壞。在一些折疊屏手機的設計中，軟板從硬板區域延伸出來連接折疊屏部分，就嚴格遵循了這一間距要求，確保了手機在頻繁折疊過程中軟板的可靠性。?
.png)

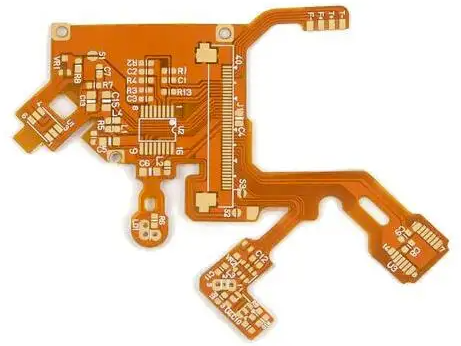

柔性電路板布線要求?
線路走向與連接方式?
垂直走線與圓弧連接：軟板區的線路走線方向應與彎折線垂直，這是為了最大程度降低彎折試驗時圖形沿某一方向開裂的風險。彎折處線路采用圓弧連接，能夠有效分散應力，避免應力集中在直角彎折處。例如在汽車儀表盤的軟板連接設計中，線路垂直于彎折線走向，并在彎折處采用了圓弧連接，經過長時間的振動和溫度變化考驗，軟板依然能夠穩定工作，未出現線路開裂問題。?
邊緣與過孔設置：軟板區圖形距離 PCB 板邊至少要保持 10mil，并且堅決不能在此區域打孔。同時，過孔與軟硬結合處的距離至少為 2mm。這是因?yàn)檐洶暹吘壓瓦^(guò)孔位置在彎折過程中容易受到額外的應力作用，如果不加以控制，很可能導致線路斷路或短路。在工業控制設備的軟板設計中，嚴格遵循這一規則，極大地提高了設備在復雜工作環境下的可靠性。?
內電層優化：倘若軟板區存在內電層，在不影響電源連通、電流值以及阻抗值的前提下，可以在軟板區放置隔離措施。這樣做能夠有效提高軟區的柔軟度，減少因內電層結構導致的軟板變硬問題。比如在一些高端醫療設備的軟板設計中，通過合理設置內電層隔離，使得軟板在滿足電氣性能的同時，保持了良好的柔韌性，更便于設備內部的布線和安裝。?
軟區標識添加：在機械輔助層的軟區部分添加軟區標識，這一小小的舉動在生產過程中卻有著大大的作用。它能夠方便生產人員快速、準確地區分軟區和硬區，避免在生產操作過程中對軟板造成不必要的損傷。無論是在批量生產的消費電子產品，還是定制化的高端設備中，軟區標識都為生產流程的順暢進行提供了有力保障。?
.png)
FPC阻抗設計要點：對于涉及阻抗設計且需要在軟區布置阻抗線的情況，在制定阻抗結構圖時，軟區布線層必須在每個單片上有對應的參考層。這是因?yàn)檐泤^(qū)的電磁環境相對復雜，有了對應的參考層，才能更好地控制阻抗，確保信號傳輸?shù)耐暾院头€(wěn)定性。在高速數據傳輸?shù)耐ㄐ旁O(shè)備軟板設計中，嚴格按照這一要求進行阻抗設計，有效提升了數據傳輸?shù)乃俣群唾|(zhì)量。?
掌握這些軟板 PCB 設計的關鍵細節與技巧，能夠幫助工程師們?cè)O(shè)計出更加可靠、高效的柔性電路板，滿足不同電子產品在性能、外觀以及空間布局等多方面的需求。?
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
