FPC廠講FPC在消費電子領域有哪些具體應用？
FPC在消費電子領域應用
柔性電路板（Flexible Printed Circuit 簡稱FPC）屬印制電路板（Printed Circuit Board，PCB）一種，印制電路板還包括剛性板，HDI基板，IC封裝基板以及金屬基板，現代電子設備應用中多將幾種產品混合使用?；谄涮匦?，柔性電路板多以排線、連接線等形式出現，這也往往成為其被人們所忽視的原因。根據Prismark數據，2018年全球FPC產值同比增長4.8%至126億美元，在全球PCB市場占比為19.9%，僅次于多層板（39.4%）。

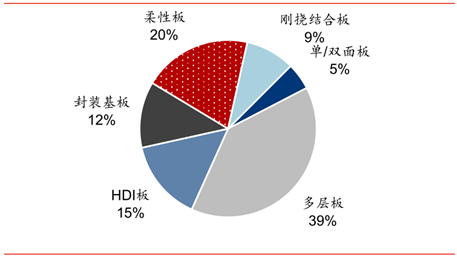

2018年全球PCB市場按材質分布
（資料來源：Prismark，華泰證券研究所）
柔性電路板從應用領域上看，主要用于智能手機（29%）、平板電腦（22%）、PC（13%）和消費電子（19%）等。

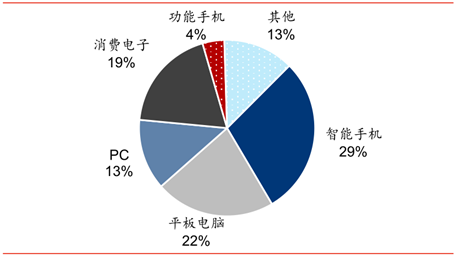

2018年全球FPC市場按下游應用分布
（資料來源：Prismark，華泰證券研究所）
下面，我們先從占比最大的領域——智能手機來了解一下FPC的使用情況。
智能手機，繼PC后又一改變?nèi)祟惿盍?xí)慣的產品，具有類似個人電腦的功能，裝載有攝像、指紋識別、MP3播放、無線充電等強大功能，且可自行安裝軟件、游戲、導航等服務程序，連接移動網絡后實現全網互聯，隨著研發的持續投入，初步具備人工智能機制。對于智能手機的狂熱粉來說，每一個新興功能的加入、每一款新機的發布都牽動人心。
拋開外觀設計、強大功能，來看一下它的“內涵”——FPC。如果用一句話來形容我們每天形影不離的智能手機的話，那就是“麻雀雖小，五臟俱全”，如下是一張手機的FPC用量拆解圖。

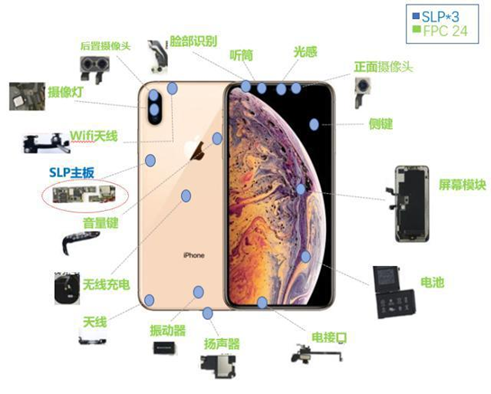

iPhone XS MAX 拆解及FPC用量
（資料來源：iFixit，戰新PCB產業研究所，華泰證券研究所）
根據權威機構發布數據，iPhone XS MAX內部FPC用量達24塊之多，分別使用于光感、正面攝像頭、側鍵、屏幕、電池、電接口、揚聲器、振動器、天線、無線充電、音量鍵、WiFi天線、攝像燈、后置攝像頭、臉部識別、聽筒等位置，起到異形位置的電路連接、WiFi/GPS等信號的收發、按鍵按鈕感應、屏幕連接、充電線圈等作用。
對于各部件的詳細FPC電路，我們借助專業機構的剖析來了解一下：

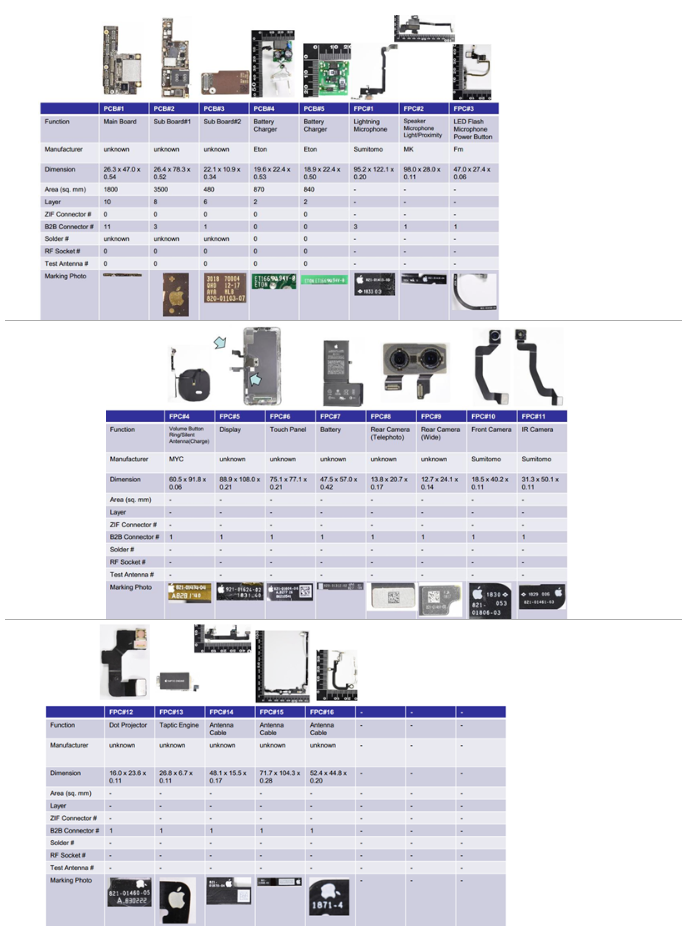

iPhone XS MAX內部FPC及SLP詳細信息列表
（資料來源：Fomalhaut，招商證券）
iPhone手機在世界各地?fù)碛斜姸喾劢z，銷量也一直處于智能手機中的領先地位。伴隨手機功能的逐漸豐富，以iPhone手機為代表的智能手機的熱潮同時也帶來了FPC用量的攀升，以華為、小米等為代表的國產手機品牌在海外市場也占據了舉重若輕的地位。
iPhone全球出貨量及同比增長
（資料來源：IDC，華泰證券研究所）
蘋果及主流品牌智能手機FPC單機用量
（資料來源：iFixit，觀研天下，華泰證券研究所）
消費市場對于FPC柔性板的認可，主要基于兩點。
1消費電子微型化、小型化的設計需求。隨著消費電子產品的集成度提升，以智能手機為代表的系列產品內部融合了更多的功能，從簡單的通信功能升級到視頻播放、指紋識別、無線充電、感應側鍵、面部識別、近場通信等等。內部空間的一再壓縮，迫使以FPC為代表的的柔性化、小型化電子電路受眾面更廣，市場量升級。
2異形電路的需求變化。FPC柔性板的研發初衷是美國宇航局為解決特殊部位的電路連接而研發，現代設備設計逐漸從規范的PCB板延伸到某些部位無法規范化甚至異形的電路板設計需求。FPC柔軟、耐彎折，且可自由設計為任意圖案的特殊屬性，可滿足以上需求。
軟板在現代消費電子領域已經無孔不入，我們再來看一下生活中常見的無線耳機及智能手表中FPC的使用。

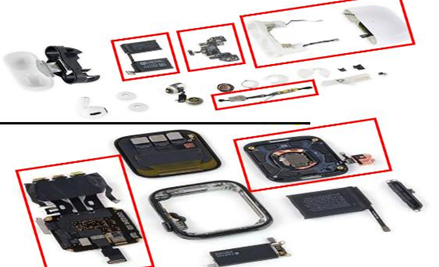

Airpods Pro以及iwatch5中的FPC
（資料來源：iFixit，華泰證券研究所）

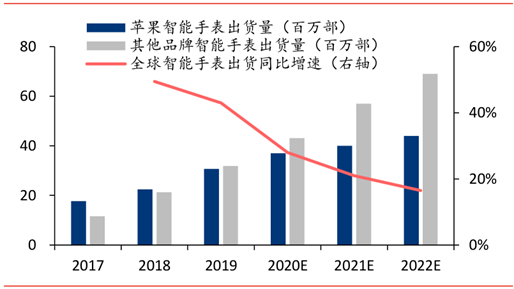

全球智能手表出貨及同比增速
（資料來源：Trendforce，Strategy Analysis，華泰證券研究所）
全球消費電子市場持續攀升，這其中包含智能手表、無線耳機、AR/VR產品、智能手環、平板電腦、電子書、智能音箱等幾十甚至上百種類型的設備，市場規模破萬億。新材料、技術的出現更是推動了以貼合性強、可彎折、可拉伸、耐嚴苛環境為需求的智能穿戴類產品的橫空出世，進一步提升FPC市場用量。

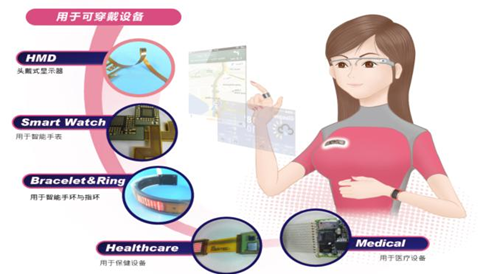

FPC廣泛應用于各類可穿戴設備
（資料來源：日本旗勝官網、華泰證券研究所）
.png)

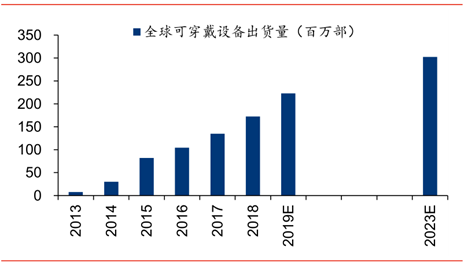

全球可穿戴設備快速發展
（資料來源：IDC，華泰證券研究所）
FPC廠講FPC憑借配線密度高、重量輕、厚度薄、可彎曲折疊等突出特性，在消費電子領域的各類產品中扮演著關鍵角色，成為推動消費電子產品不斷向輕薄化、高性能、多功能方向發展的重要力量，且隨著科技持續進步，其應用場景還將不斷拓展與深化 。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
平板電腦攝像頭FPC
-
-
型 號：RM04C01092A
層 數：4
板 厚：0.12mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.15mm/0.075mm
FR4補強厚度：0.3mm
其 他：SMT貼片后出貨
POS機天線FPC
-
-
型 號：RM02C00163A
層 數：2層
板 厚：0.20mm
材 料：雙面有膠壓延材料
銅 厚：1 OZ
表面處理：沉金1微英寸
最小線寬/線距： 0.1mm/0.2mm
POS機天線FPC
-
-
型 號：RM02C00919A
層 數：2
板 厚：0.10mm
材 料：雙面無膠電解
銅 厚：1/3 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.43mm/0.29mm
油墨顏色：綠油
手機天線FPC
-
-
型 號:RS02C00249A0
層 數：1層
板 厚：0.08mm
材 料：1/3OZ無膠電解
銅 厚：0.5OZ
表面處理：沉金
最小線寬/線距：1.02mm/0.48mm
其 他：貼膠紙
手機天線FPC
-
-
型 號:RS01C00173A0
層 數：1層
板 厚：0.13mm
材 料：1OZ有膠壓延
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.2mm/0.1mm
PI補強厚度：0.1MM
其 他：貼膠紙，PI補強
手機天線FPC
-
-
型 號:RS01C00093A0
層 數：1層
板 厚：0.12mm
材 料：1OZ有膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.3mm
PI補強厚度：0.15MM
其 他：需貼PI補強
平板電腦天線FPC
-
-
型 號:RS02C00262A0
層 數：2層
板 厚：0.12mm
材 料：1/2OZ無膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.2mm
PI補強厚度：0.1MM
其 他：貼背膠及PI補強
數碼相機攝像頭FPC
-
-
型 號:RS04C0006A0
層 數：4層
板 厚：0.25mm
材 料：1/3OZ無膠電解
銅 厚：1/2OZ
表面處理：沉金
最小線寬/線距：0.1mm/0.07mm
鋼片補強厚度：0.2MM
其 他：需貼鋼片補強
