FPC 廠如何突破柔性電路的可靠性瓶頸？
在電子設備不斷向小型化、輕量化、高性能化發展的當下，柔性電路（FPC）憑借配線密度高、重量輕、厚度薄及彎折性好等優勢，在消費電子、汽車電子、醫療設備等眾多領域廣泛應用。然而，其可靠性瓶頸成為制約進一步發展與應用拓展的關鍵難題，F(xiàn)PC 廠亟需從多維度探尋突破路徑。
.png)

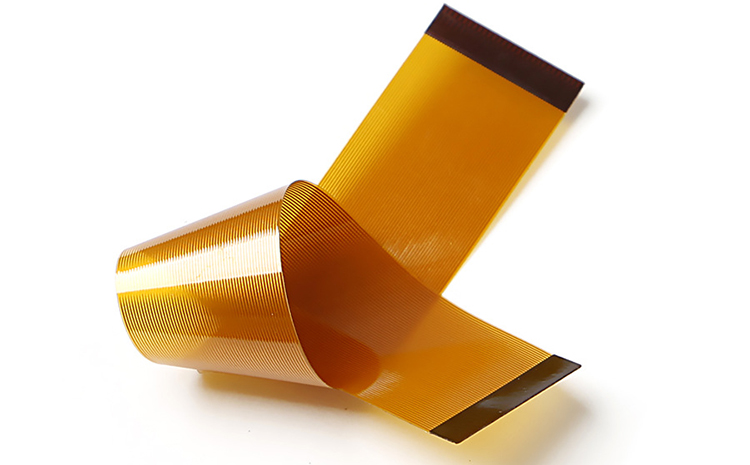

軟板材料是保障柔性電路可靠性的根基?；姆矫?，聚酰亞胺（PI）以其出色的耐高溫、抗化學腐蝕、高機械強度和良好尺寸穩定性，成為主流選擇，但成本較高。部分 FPC 廠嘗試研發新型 PI 復合材料或?qū)ふ倚阅芙咏⒊杀靖偷奶娲牧?。如通過在 PI 中添加納米粒子，提升其機械性能與熱穩定性。銅箔作為主要導電材料，其純度、厚度均勻性影響導電性與信號傳輸穩定性。選用高純度銅箔，并在制造過程中嚴格把控厚度公差，能減少電阻與信號損耗。覆蓋層材料需兼具柔韌性與防護性，可依據應用場景，在丙烯酸酯類、有機硅類等材料中合理抉擇，像在高溫環境應用時，有機硅類覆蓋層能維持良好性能。
FPC科學合理的設計是提升可靠性的關鍵。線路布局上，規避急劇彎曲與過多交叉，縮短線路長度，降低信號傳輸損耗與干擾。利用仿真軟件模擬信號傳輸與應力分布，優化線路走向。同時，針對彎折區域，采用特殊設計，如蛇形走線，釋放彎折應力。層間連接設計至關重要，導電膠雖柔韌性好，但導電性與耐熱性欠佳；激光焊接導電性與耐熱性優異，不過工藝復雜、成本高。FPC 廠需綜合考量產品需求與成本，選擇適宜連接方式，并通過優化工藝參數，保障連接可靠性。在可能承受較大外力處設置加強筋或應力緩解槽，分散應力，防止線路板變形、斷裂。
.png)

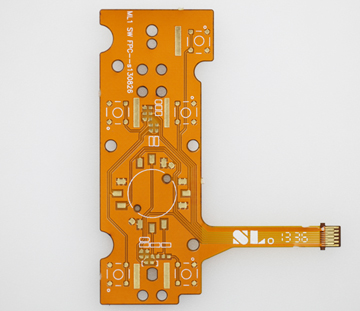

柔性線路板制造工藝直接決定柔性電路質量。精密加工技術不可或缺，激光切割、精密蝕刻可提升加工精度，減少線路毛刺與缺陷。嚴格管控蝕刻時間、溫度與蝕刻液濃度，確保線路寬度、間距精準。熱壓合是將各層材料緊密結合的關鍵環節，精準控制溫度、壓力與時間，防止出現分層、氣泡等問題。依據材料特性，制定個性化熱壓合曲線。表面處理影響 FPC 抗腐蝕與焊接性能，化學鍍金、化學鍍鎳等工藝可在表面形成防護層，提高可靠性。
可靠性測試是篩選不良產品、改進生產工藝的重要手段。機械性能測試涵蓋彎曲、拉伸、沖擊等測試，模擬實際使用中的機械應力。熱性能測試通過高溫存儲、溫度循環等試驗，評估 FPC 在熱環境下的性能。環境適應性測試包含濕熱、鹽霧、沙塵等測試，檢驗其在復雜環境中的可靠性。運用大數據與人工智能技術，分析測試數據，挖掘潛在質量問題與工藝缺陷，指導工藝改進與產品優化。
.png)

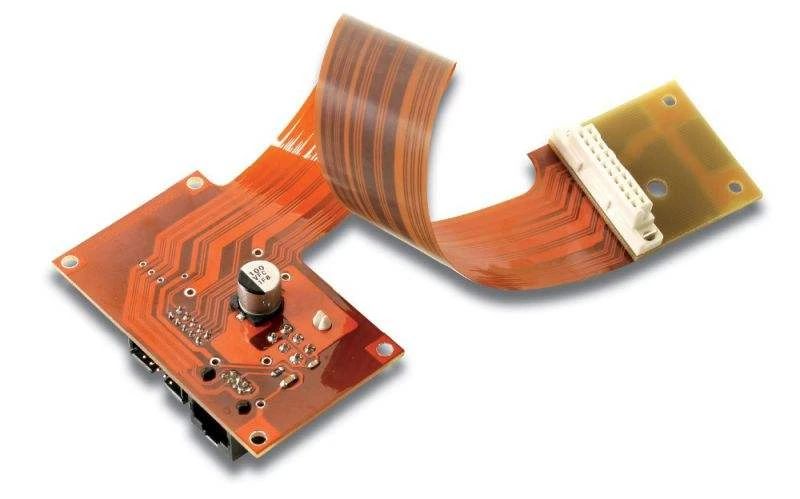

FPC 廠突破柔性電路可靠性瓶頸，需在材料選擇、設計優化、制造工藝提升與可靠性測試完善等方面協同發力，持續創新與改進，方能滿足市場對高性能柔性電路的需求，在激烈競爭中占據優勢。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
