多層線路板出現(xiàn)起泡與分層現(xiàn)象
多層線路板的制作過程中最怕出現(xiàn)的就是起泡和分層現(xiàn)象，那么，為什么會(huì)有這一現(xiàn)象呢？怎么解決它呢？就讓多層線路板廠家為您解答~
造成原因：
1.壓制不當(dāng)導(dǎo)致空氣、水氣與污染物藏入；
2.壓制過程中由于熱量不足，周期太短，半固化片品質(zhì)不良，壓機(jī)功能不正確，以致固化程度出現(xiàn)問題；
3.內(nèi)層線路黑化處理不良或黑化時(shí)表面受到污染；
4.內(nèi)層板或半固化片被污染；
5.膠流量不足；
6.過度流膠——半固化片所含膠量幾乎全部擠出板外；
7.在無功能的需求下，內(nèi)層板盡量減少大銅面的出現(xiàn)（因樹脂對(duì)銅面的結(jié)合力遠(yuǎn)低于樹脂與樹脂的結(jié)合力）；
8.采用真空壓制時(shí)，所使的壓力不足，有損膠流量與粘結(jié)力（因低壓所壓制的多層板其殘余應(yīng)力也較少）。
解決方法：
1.A.內(nèi)層板在疊層壓制前，需烘烤保持干燥；
B.嚴(yán)格控制壓制前后的工藝程序，確保工藝環(huán)境與工藝參數(shù)符合技術(shù)要求。
2.A.檢查壓制完的多層板的Tg，或檢查壓制過程的溫度記錄；
B.將壓制后的半成品，再于140℃中補(bǔ)烤2-6小時(shí)，繼續(xù)進(jìn)行固化處理。
3.A.嚴(yán)格控制黑化生產(chǎn)線氧化槽與清洗槽的工藝參數(shù)并加強(qiáng)檢驗(yàn)板面的外表品質(zhì)；
B.試用雙面處理的銅箔（DTFoil）。
4.A.作業(yè)區(qū)與存儲(chǔ)區(qū)需加強(qiáng)清潔管理；
B.減少徒手搬運(yùn)與持續(xù)取板的頻率；
C.疊層作業(yè)中各種散材需加遮蓋以防污染；
D.當(dāng)工具銷釘必須實(shí)施潤(rùn)滑脫銷的表面處理時(shí)應(yīng)與疊層作業(yè)區(qū)分隔，不能在疊層作業(yè)區(qū)內(nèi)進(jìn)行。
5.A.適當(dāng)加大壓制的壓力強(qiáng)度；
B.適當(dāng)減緩升溫速率增長(zhǎng)流膠時(shí)間，或多加牛皮紙以緩和升溫曲線；
C.更換流膠量較高或膠凝時(shí)間較長(zhǎng)的半固化片；
E.檢查鋼板表面是否平整無缺陷；
F.檢查定位銷長(zhǎng)度是否過長(zhǎng)，造成加熱板未貼緊而使得熱量傳遞不足；
G.檢查真空多層壓機(jī)的真空系統(tǒng)是否良好。
6.A.適當(dāng)調(diào)整或降低所采用的壓力；
B.壓制前的內(nèi)層板需烘烤除濕，因水分會(huì)增大與加速流膠量；
C.改用流膠量較低或膠凝時(shí)間較短的半固化片。
7.盡量蝕刻掉無用的銅面。

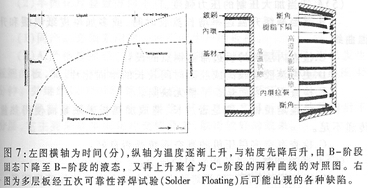

8.適當(dāng)?shù)闹饾u增加真空壓制所使用的壓力強(qiáng)度直到通過五次浮焊試驗(yàn)（每次均為288℃，10秒鐘）為止。
ps:部分圖片來源于網(wǎng)絡(luò)，如有侵權(quán)，請(qǐng)聯(lián)系我們刪除
最新產(chǎn)品
平板電腦攝像頭FPC
-
-
型 號(hào)：RM04C01092A
層 數(shù)：4
板 厚：0.12mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.15mm/0.075mm
FR4補(bǔ)強(qiáng)厚度：0.3mm
其 他：SMT貼片后出貨
POS機(jī)天線FPC
-
-
型 號(hào)：RM02C00163A
層 數(shù)：2層
板 厚：0.20mm
材 料：雙面有膠壓延材料
銅 厚：1 OZ
表面處理：沉金1微英寸
最小線寬/線距： 0.1mm/0.2mm
POS機(jī)天線FPC
-
-
型 號(hào)：RM02C00919A
層 數(shù)：2
板 厚：0.10mm
材 料：雙面無膠電解
銅 厚：1/3 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.43mm/0.29mm
油墨顏色：綠油
手機(jī)天線FPC
-
-
型 號(hào):RS02C00249A0
層 數(shù)：1層
板 厚：0.08mm
材 料：1/3OZ無膠電解
銅 厚：0.5OZ
表面處理：沉金
最小線寬/線距：1.02mm/0.48mm
其 他：貼膠紙
手機(jī)天線FPC
-
-
型 號(hào):RS01C00173A0
層 數(shù)：1層
板 厚：0.13mm
材 料：1OZ有膠壓延
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.2mm/0.1mm
PI補(bǔ)強(qiáng)厚度：0.1MM
其 他：貼膠紙，PI補(bǔ)強(qiáng)
手機(jī)天線FPC
-
-
型 號(hào):RS01C00093A0
層 數(shù)：1層
板 厚：0.12mm
材 料：1OZ有膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.3mm
PI補(bǔ)強(qiáng)厚度：0.15MM
其 他：需貼PI補(bǔ)強(qiáng)
平板電腦天線FPC
-
-
型 號(hào):RS02C00262A0
層 數(shù)：2層
板 厚：0.12mm
材 料：1/2OZ無膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.2mm
PI補(bǔ)強(qiáng)厚度：0.1MM
其 他：貼背膠及PI補(bǔ)強(qiáng)
數(shù)碼相機(jī)攝像頭FPC
-
-
型 號(hào):RS04C0006A0
層 數(shù)：4層
板 厚：0.25mm
材 料：1/3OZ無膠電解
銅 厚：1/2OZ
表面處理：沉金
最小線寬/線距：0.1mm/0.07mm
鋼片補(bǔ)強(qiáng)厚度：0.2MM
其 他：需貼鋼片補(bǔ)強(qiáng)
同類文章排行
- 【技術(shù)分享】PCB填孔及FPC軟板填孔制程講解
- 柔性線路板之深聯(lián)趣味運(yùn)動(dòng)會(huì)樂翻天！
- 電池fpc廠為您盤點(diǎn)2015中國(guó)線路板/柔性線路板廠行業(yè)排行（PCB 百?gòu)?qiáng)企業(yè)），看看您的公司在里面嗎
- fpc之2019年度中國(guó)電路（CPCA）百?gòu)?qiáng)排行榜震撼發(fā)布！
- 實(shí)拍FPC生產(chǎn)全流程
- 日本開發(fā)LCP軟板，或預(yù)示FPC材料革命紅利到來
- 失業(yè)和倒閉潮“前后夾擊” 柔性電路板制造黯然神傷
- FPC行業(yè)現(xiàn)狀！
- FPC廠資訊：如果有多一張車票，介不介意和我一起走？
- 深聯(lián)軟板廠又獲獎(jiǎng)了?。?！世界很忙，沒空關(guān)注不優(yōu)秀
最新資訊文章
- 汽車電動(dòng)化浪潮下，F(xiàn)PC 廠如何搶占車載應(yīng)用高地？
- 5G+AI 時(shí)代，F(xiàn)PC 如何成為設(shè)備性能的 “助推器”？
- 端午假期來啦！深聯(lián)電路的放假安排請(qǐng)查收~
- 揭秘！成就優(yōu)秀FPC廠的核心要素有哪些？
- 信息娛樂系統(tǒng)日益豐富，汽車軟板如何優(yōu)化以承載更多信號(hào)傳輸任務(wù)？
- 面對(duì)激烈的市場(chǎng)競(jìng)爭(zhēng)，軟板廠怎樣突出重圍打造核心優(yōu)勢(shì)？
- 元宇宙時(shí)代來臨，F(xiàn)PC 將迎來哪些顛覆性變革？
- 新能源汽車智能化浪潮下，電池 FPC 如何邁向更高集成與智能化？
- 電池軟板在新能源浪潮下，如何開啟應(yīng)用新征程？
- 一文讀懂柔性線路板的市場(chǎng)環(huán)境
共-條評(píng)論【我要評(píng)論】
