柔性電路板FPC在動力電池上的應用
采樣線束分幾個階段

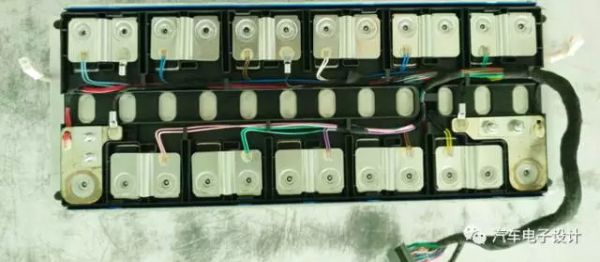

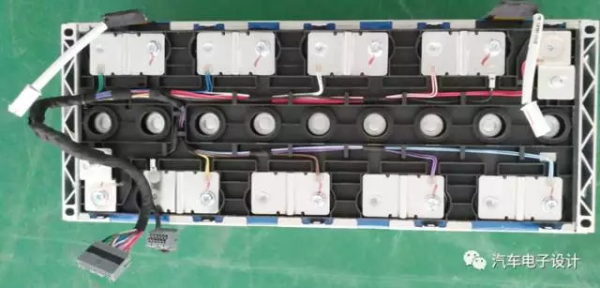

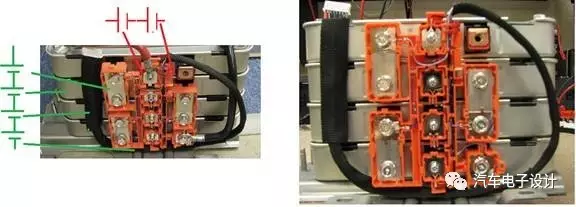

1）電池模塊一開始是通過導線將極柱測量點延長至接插件，再由接插件與LECU連接。采樣線束長、接插點多、且未設計過流熔斷機制。
這里有個顯著的問題，是如果接插件方面沒有仔細考慮，線束短路會引起幾種不同的失效模式
a）不同電壓間的短路
b）ASIC芯片內部的短路

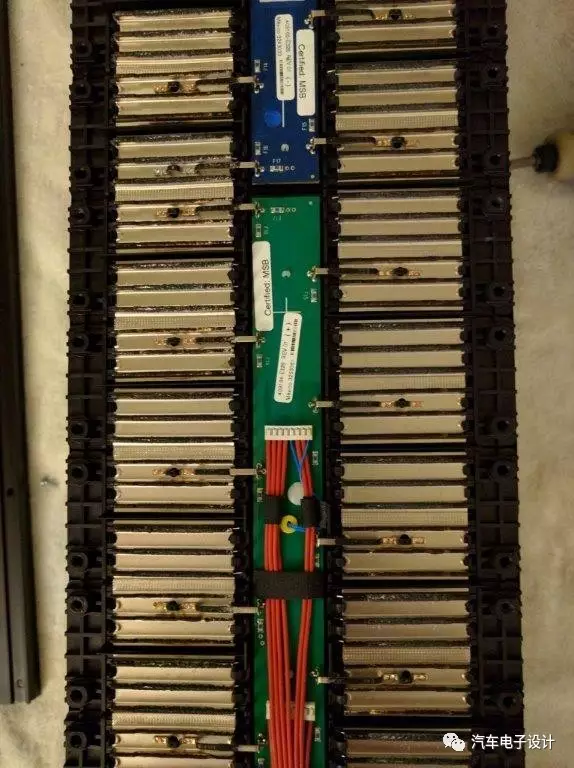

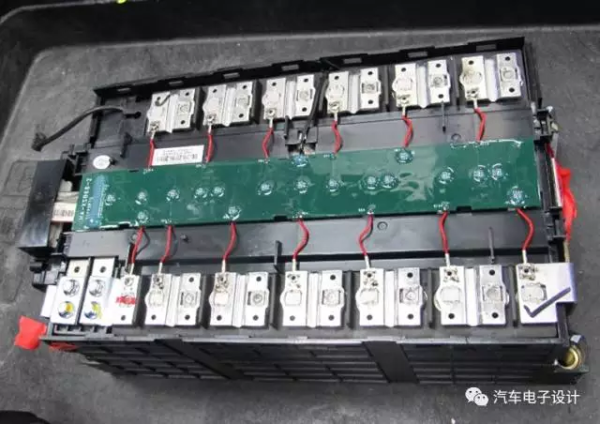

c）連接器凝露和進水 2）采樣線采用電路板代替部分采樣線

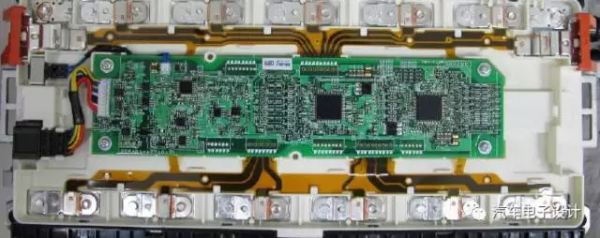

3）FPC的線路板，一個是可以采用不同的工藝材質連接采樣點，一個是可以設計線路保險絲，還可以給溫度傳感器NTC留出位置。
從總的來看，采用FPC可降低Module集成工藝復雜度，減重和節約成本，所以FPC技術后面采用較多主流方案。

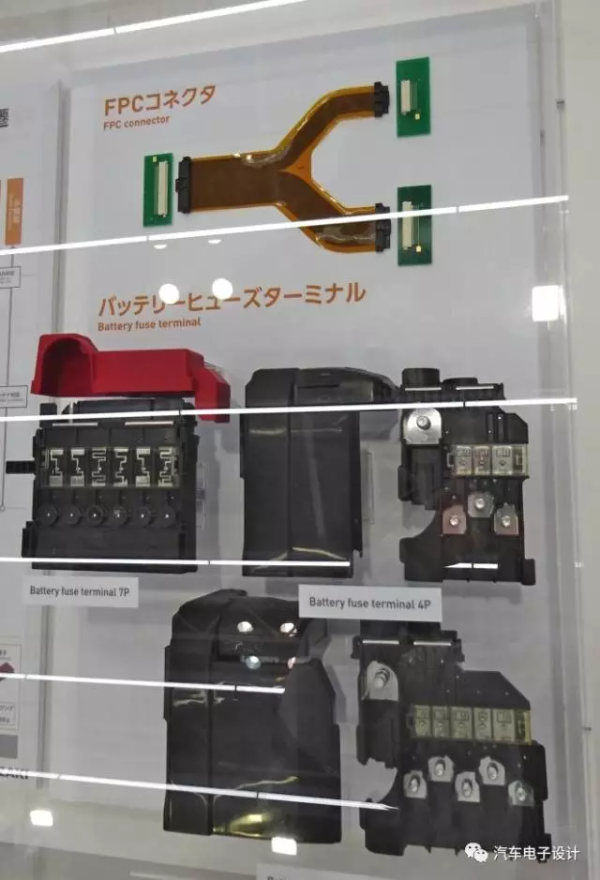

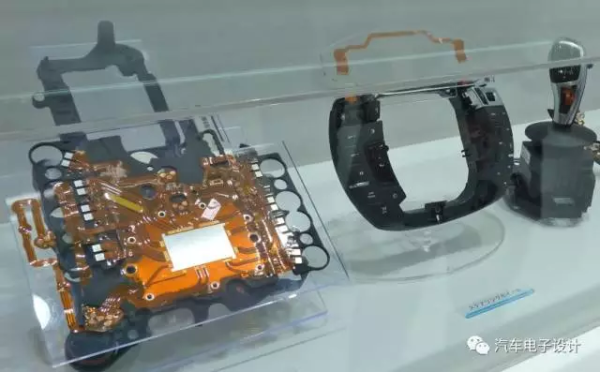

Yazaki在日本的電氣化車輛里面也在原有的基礎上有應用了
在其他領域里面，F(xiàn)PC也用的有些多了，傳統銅線連接方面有所改變
儀表系統

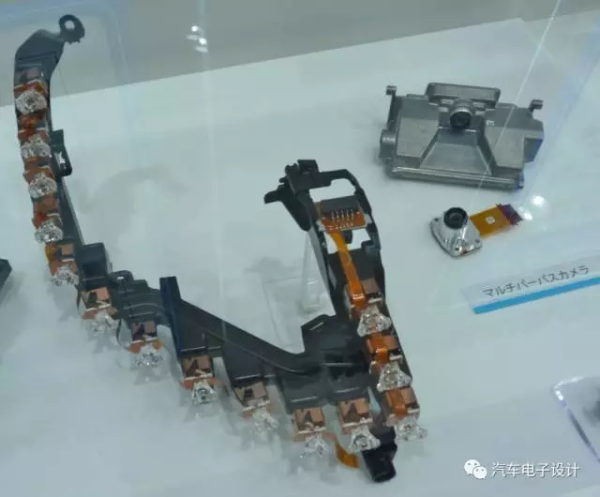

燈光系統和手機攝像頭

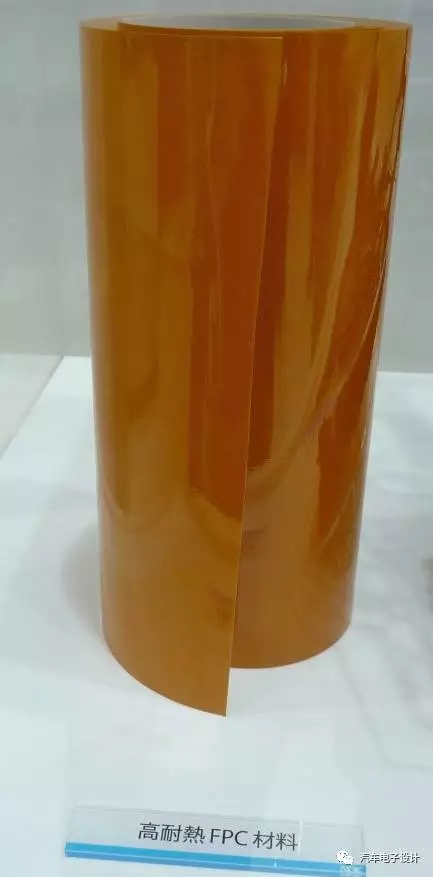

小結：關于柔性電路板的材質，線纜寬度計算，還有熔斷保護電流設計，我們可以根據之前的PCB設計規范來轉換和測試優化，方向是這個方向。硬件和工藝工程師就是不停地與新的材料和設計方面優化原有的設計.
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
