5g天線用柔性線路嗎
5g天線用柔性線路嗎
這涉及到模組封裝問題，
.jpg)
●柔性基材
前文中提到的4G天線制造材料中FPC工藝，涉及到PI膜（聚酰亞胺）是不能用于10G頻率以上系統，因?yàn)?，材料有一個叫損耗的指標，聚酰亞胺基材，在10Ghz以上損耗很厲害了。
微航推出一種基材厚度在6微米，增材制造技術沉積金屬的工藝，去掉了基材與銅箔之間膠層，可用于毫米波段天線制造。
●剛性基材
塑膠、和線路板材質
既要3D封裝，又要焊接電子元件，又要毫米波段電磁損耗低，這樣材料不多，
剛性線路板都沒有用于4G天線，也不會用于5G。若采用適合毫米波段的印制電路板材料，把天線和電路全制造的這種印制板上，
則，價格是很貴的，且天線是平面構型，性能會大打折扣，若把天線部分拆出來用高頻印制板制造，則失去了3D性能（手機四個角落弧形，天線需要共形設計）。
毫米波段，對手機天線位置很敏感，差之毫厘，失之千里（指手機入網指標）。
塑膠中毫米波段低損耗的材質是液晶聚合物（LCP）和PPS材質，但都需要再進一步改性成LDS基材。微航磁電公司未雨綢繆，推出這種天線模組制造全套制造流程。也可以采用改性PP材質支架+激光點焊芯片工藝，這是一種低成本材料體系,利益PP材質低損耗，用激光點焊回避了其不耐高溫焊接缺陷。激光點焊（配合特殊焊接錫膏），是一種在低溫基材上焊接電子元件技術。其實5G基站天線都可以采用此種工藝大幅度降低材料成本。4G的室內分布基站，目前都采用塑膠材質代替微波電路板，：
4G室內分布基站，運營商在使用中，微航代工制造天線組件
5G時代，基站更多，采用先進材料和制造工藝降低成本非常重要。
總之4G時代成長起來的LDS工藝還將大放異彩，只是換了材料而已。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
平板電腦攝像頭FPC
-
-
型 號：RM04C01092A
層 數：4
板 厚：0.12mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.15mm/0.075mm
FR4補強厚度：0.3mm
其 他：SMT貼片后出貨

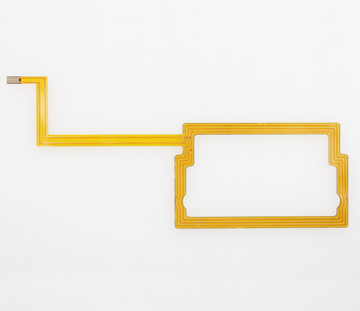

POS機天線FPC
-
-
型 號：RM02C00163A
層 數：2層
板 厚：0.20mm
材 料：雙面有膠壓延材料
銅 厚：1 OZ
表面處理：沉金1微英寸
最小線寬/線距： 0.1mm/0.2mm
POS機天線FPC
-
-
型 號：RM02C00919A
層 數：2
板 厚：0.10mm
材 料：雙面無膠電解
銅 厚：1/3 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.43mm/0.29mm
油墨顏色：綠油
手機天線FPC
-
-
型 號:RS02C00249A0
層 數：1層
板 厚：0.08mm
材 料：1/3OZ無膠電解
銅 厚：0.5OZ
表面處理：沉金
最小線寬/線距：1.02mm/0.48mm
其 他：貼膠紙
手機天線FPC
-
-
型 號:RS01C00173A0
層 數：1層
板 厚：0.13mm
材 料：1OZ有膠壓延
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.2mm/0.1mm
PI補強厚度：0.1MM
其 他：貼膠紙，PI補強
手機天線FPC
-
-
型 號:RS01C00093A0
層 數：1層
板 厚：0.12mm
材 料：1OZ有膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.3mm
PI補強厚度：0.15MM
其 他：需貼PI補強
平板電腦天線FPC
-
-
型 號:RS02C00262A0
層 數：2層
板 厚：0.12mm
材 料：1/2OZ無膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.2mm
PI補強厚度：0.1MM
其 他：貼背膠及PI補強
數碼相機攝像頭FPC
-
-
型 號:RS04C0006A0
層 數：4層
板 厚：0.25mm
材 料：1/3OZ無膠電解
銅 厚：1/2OZ
表面處理：沉金
最小線寬/線距：0.1mm/0.07mm
鋼片補強厚度：0.2MM
其 他：需貼鋼片補強
