柔性電路板貼片短路檢查方法有哪些？
在柔性電路板SMT貼片加工過程中，短路是比較常見的加工不良現象，短路的軟板貼片是不能用的。那么，軟板貼片短路檢查方法有哪些？深聯電路接下來將為大家介紹一下：
1、使用短路定位分析儀進行檢查。
2、如果出現批量相同短路的話，可以拿一塊板來割線操作，然后將各個部分分別通電對短路部分一一進行排查。
3、養成良好的焊接習慣，用萬用表檢查關鍵電路是否短路；每次SMT貼片完成，IC都需要用萬用表測量一下電源和地是否短路。

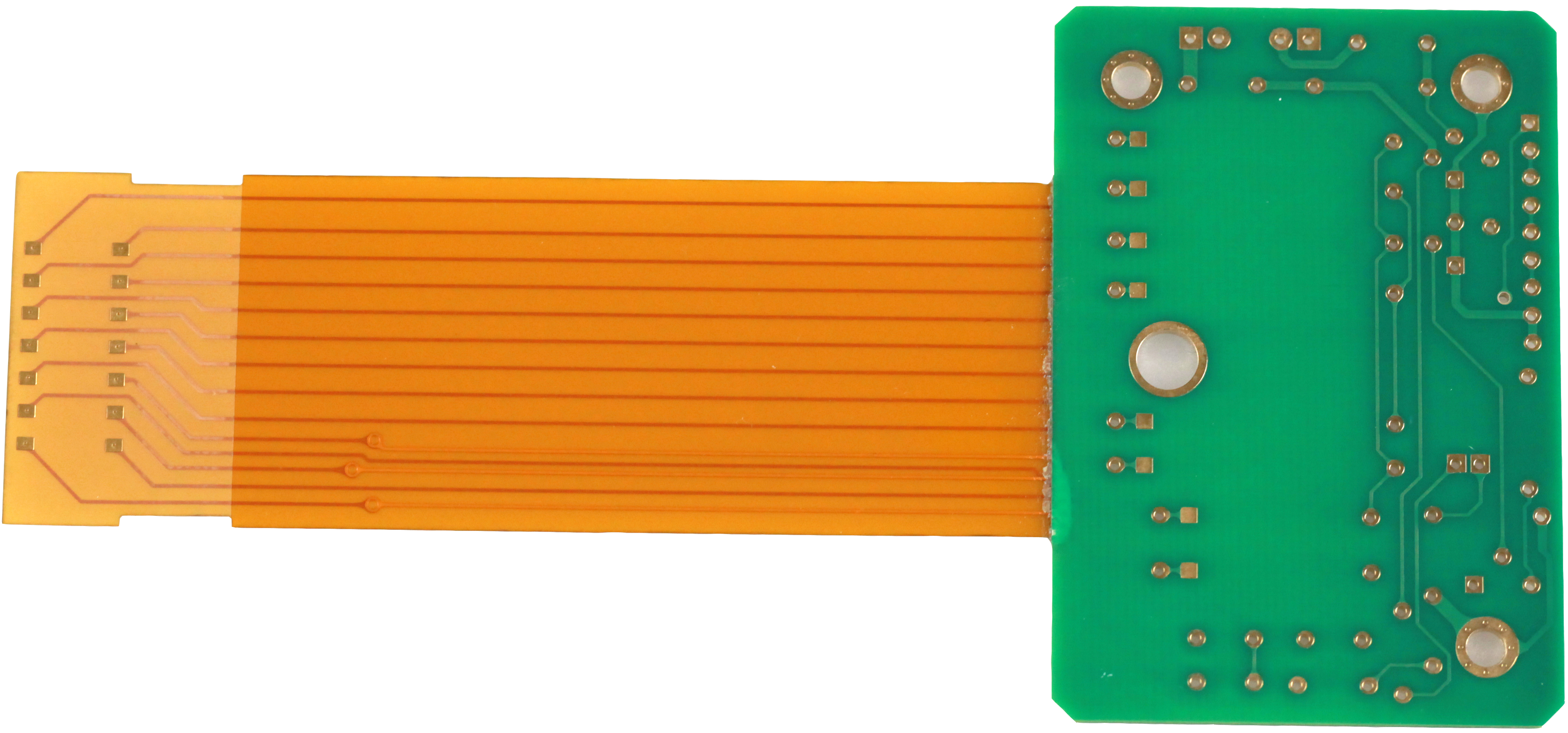

.jpg)
4、在FPC板圖上點亮短路的網絡，尋找FPC板上最容發生短路的地方，并注意IC內部是否發生短路現象。
5、小尺寸的柔性電路板SMT加工表貼電容焊接時一定要小心，否則很容易造成電源與地短路。
6、如果有BGA芯片，由于所有焊點被芯片覆蓋看不見，而且又是多層板，最好在設計時將每個芯片的電源分割開，用磁珠或0歐電阻連接，這樣出現電源與地短路時，斷開磁珠檢測，很容易定位到某一芯片。
上述介紹的是關于柔性電路板貼片短路檢查的方法；在加工過程中解決好短路問題，對SMT貼片加工有非常大的幫助。
