一文讀懂指紋識別FPC貼片工藝
電子設備現在越來越多，很多東西都朝著智能化的方向發展，這也就需要更多的電路板來承接這些設備的控制系統，而指紋識別軟板貼片的質量決定著設備的使用壽命。
指紋識別FPC貼片加工組裝過程中的各個階段，包括在電路板上印刷錫膏、元器件的貼裝、焊接、檢驗和測試。所有這些過程都是必需的，需要監控以確保生產出最高質量的指紋識別軟板貼片產品?，F(xiàn)在幾乎所有的指紋識別軟板貼片加工組裝都使用表面貼裝技術，下面為大家介紹指紋識別軟板貼片加工組裝工藝流程。

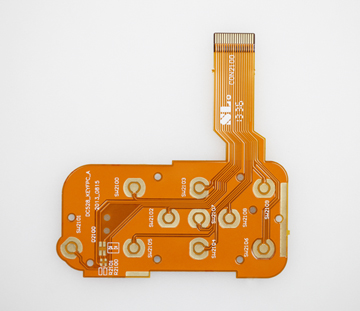

指紋識別軟板貼片加工組裝工藝流程
1. 錫膏印刷
在將元器件添加到板子上之前，需要在板子上需要錫膏的地方添加錫膏。這些區域通常是元器件焊盤。這是通過焊錫屏實現的。
錫膏是小錫粒與助焊劑混合而成的膏體。這可以在一個過程中沉積到位，這是非常類似于一些打印過程。
使用焊錫屏，直接放置在電路板上，并在正確的位置登記，一個流道通過屏幕移動，擠壓一小塊錫膏通過屏幕上的孔，并到電路板上。由于錫屏是從印刷電路板文件中產生的，錫屏在錫焊盤的位置上有孔，這樣焊料就只沉積在錫焊盤上。
焊料的沉積量必須控制，以確保產生的接頭有正確的焊料量。

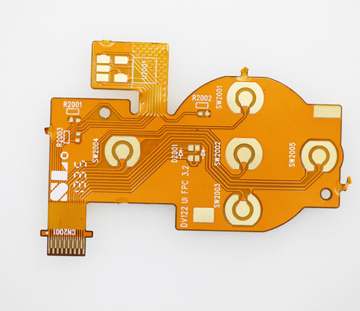

2. SMT貼片
在這部分指紋識別軟板貼片加工組裝過程中，添加了錫膏的板然后進入SMT貼片過程。在這里，一臺裝載著一卷一卷的元器件的機器從卷軸或其他分配器中挑選元器件，并把它們放在電路板上正確的位置。
焊錫膏的張力使放置在電路板上的元件固定到位。這足以使它們保持在適當?shù)奈恢?，前提是板子不被震?dòng)。
在一些指紋識別軟板貼片加工組裝過程中，取放機器會添加小點膠水，把元器件固定在板子上。然而，這通常只在板是波焊時才這樣做。這個過程的缺點是，由于膠水的存在，任何修復都變得更加困難，盡管有些膠水在焊接過程中被設計成降解。
設計取放機所需的位置和部件信息來源于印刷電路板的設計信息。這使得拾取和放置編程大大簡化。
3. 焊接
電路板上一旦添加了元器件，下一個階段的指紋識別軟板貼片加工組裝，生產過程是通過它的焊接機。雖然有些板可能通過波峰焊接機，這一過程不是廣泛應用于表面貼裝元器件這些天。如果采用波峰焊，那么板上不加錫膏，因?yàn)楹噶鲜怯刹ǚ搴笝C(jī)提供的?；亓骱讣夹g(shù)比波峰焊技術應用更廣泛。
檢查：在電路板通過焊接過程后，通常要進行檢查。對于使用100個或更多元器件的表面貼裝板，人工檢查不是一個選項。相反，自動光學檢測是一個更可行的解決方案。現有的機器能夠檢查板和發現不良的接頭，錯位的元器件，在某些情況下，錯誤的元器件。
4. 指紋識別軟板貼片測試
指紋識別軟板貼片產品出廠前必須進行測試。有幾種方法可以檢驗它們。
5. 品質檢測
為了確保指紋識別軟板貼片制造過程順利運行，有必要對輸出的產品進行品質檢測。這是通過研究檢測到的任何故障來實現的。理想的地方是在光學檢查階段，因?yàn)檫@通常發生后立即焊接階段。這意味著可以快速檢測出工藝缺陷，并在制造過多的具有相同問題的板子之前進行糾正。
指紋識別FPC貼片的工藝流程就是這些，一步一步，有條不紊，才能最終確保其最終產品的實際質量。每一步都很關鍵，都需要相關操作人員的細心與謹慎。
