FPC廠家模具的結構和用途

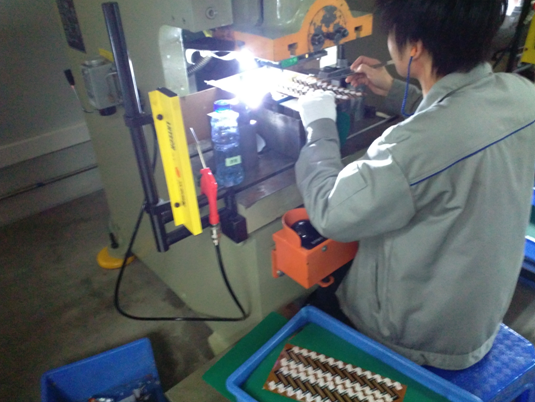

模具是FPC廠家在最后成型沖壓階段必不可少的工具，模具根據客戶的尺寸要求以及產量可分為：鋼模與刀模。那么模具主要的結構和用途是什么呢，請聽FPC廠家為你詳解。
一、刀模結構
1.刀模制作時跟據客戶尺寸要求將需要的圖形在雕刻機上進行制作。
2.刀模是由刀片和木板組成。(現公司所使用的木板刀模)使用2.0的定位針或2.5的定位針來固定產品。
二、用途
主要用來沖切輔材 （PI 膠紙 電磁膜 導電膠 ）
1.因?yàn)镕PC不論是基材還是覆蓋膜都有膠的存在， 打樣時不能用普通的CNC進行ROUTING，用CNC進行ROUTING時膠會填充在刀具的切屑刃內造成刀具不利，從而邊上會有毛邊產生，不平整，此時常常用刀模進行FPC樣品的成型處理。
2.覆蓋膜上常常有圓孔、方孔、長條型窗口，此種覆蓋膜一般尺寸公差要求不高，圓孔一般用CNC鉆孔，方孔與長條型窗口就常常用刀模，如果開鋼模也可以，但成本高一般沒必要。
3.常常尺寸公差要求在+/-0.2mm時量產也用刀模
4.補強片：背膠成型（PI）
三、鋼模
A：鋼模結構如下
1.鋼模制作分為上蓋板，鎮板 退料板 下模板 底板共五塊板組成。
2.蓋板是指最上面一塊板用與上模固定模丙使用，鎮板是用與固定沖頭使用，退料板是用于配合沖頭與下模刀口吻合，下模板是指刀口，底板是指固定刀口。
B：用途：主要用來沖切FPC外形、覆蓋膜、電磁膜（開窗比較復雜）、FR4（補強）、SMT外形
1.鋼模常常用在尺寸精度較高的FPC板上
2.鋼模常常用在量大的FPC上
3.一般能用刀模的地方，也能用鋼模，只是鋼模價格貴
四、有以下幾個方面刀模與鋼模不能替代
1.長條型槽其寬度為0時只能用刀模，不能用鋼模
2.R角小于0.5mm時需用鋼模
3.圓孔一般不用模具常用CNC鉆孔
4.方孔一般尺寸在2mm*2mm以下者用鋼模
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
