柔性電路板廠鉆咀結構與功能介紹
柔性電路板廠鉆孔的原理是利用鉆咀在高轉速和落速情況下，在柔性電路板鉆成所需的孔。柔性電路板的鉆孔適用于FPC的元件焊接及層與層之間導通之用，另外為后工序定位的孔。以下是鉆頭的結構與鉆尖角功能的介紹：
一、鉆頭結構的認識
.jpg)
二、鉆尖角的功能

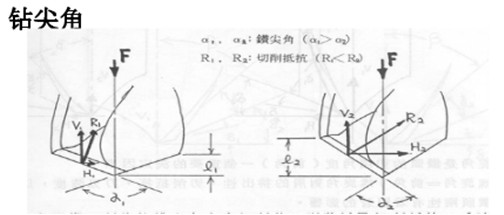

鉆尖角（如下圖）影響切削物的排出方向和切削物的形狀以及切削抵抗、毛邊等的產生。
- 鉆尖角較大的鉆頭，其排出物成粒狀，比較易于屑的排出，如果鉆尖角比較小的話，排出物則成條狀，易造成鉆頭的折斷和FPC孔壁粗糙。
- 切削抵抗是進刀速度，F(xiàn)一定時，鉆尖角如果比較小則在鉆頭上的推力（V）減小，扭矩（H）增加。反之，如果鉆尖角較大，則推力增大，扭矩減小。綜合起來切削抵抗是鉆尖角打的時候比較小。
FPC孔壁毛邊的產生是由于鉆屑不能及時被排出造成的。鉆屑的排出能力與鉆尖角有一定的關系，鉆尖角比較小的時候其切屑部長度比較長則會有不良的影響，又在一樣的鉆尖角情況下，如果鉆頭的外徑增大時，切削部的長度也會加長，所有為了間斷其長度的增加，以及時鉆屑的排出更容易，因此隨著鉆頭的外徑的增大有必要將鉆頭的尖角角度也同時加大。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
