根據應用需要，確定適合的柔性要求。部分FPC軟板只是滿足不共面連接等的需要，只需要在安裝時彎曲一次，安裝好以后就固定了。而在部分產品中，比如翻蓋手機中通過轉軸的柔性板，柔性板就要求一定的彎曲次數。而要求最高的是在硬盤磁頭等場合中使用的柔性板，需要更長時間往復彎曲運動。綜合起來看，柔性要求可以概括成下列四種：

•彎曲一次(flex one time)

•彎曲安裝(flex to install application)

•動態柔性(dynamic flex application)

•碟機驅動頭應用場合(disk driver application)

柔性要求不一樣，選擇不同的設計方案、加工板材和加工方式。

2.1安裝方式

FPC軟板與硬板之間的互連方式主要有下面幾種：

•板對板連接器

•連接器加金手指

•Hotbar

•軟硬結合板

考慮采用哪種方式時，需要綜合考慮互連高度、有效面積和連接器、加工和組裝等成本。還有不同的互連對加工精度的要求。

一般最常用的是板對板連接器，連接器可用表貼、插件和壓接型等等。但是該方式FPC需要貼補強板；組裝后比較高；而且連接器價格、組裝成本也不低。連接器加金手指方式可以提高互連密度，一般也比較薄；但是金手指加工精度要求較高。而HOTBAR 盡管需要特殊的組裝設備，它應用得也越來越普遍了。

2.2 疊層、阻抗、屏蔽要求

2.2.1疊層設計

在設計中常用到單面板、雙面板、雙面板＋銀漿層等等。在需要進行阻抗控制時，雙面板或雙面板＋銀漿層可以根據設計需要自行組合構成微帶線和帶狀線。下面表中列舉了用Dupont公司“Pyralux® FR”系列的基材和介質＋膠來構成的柔性板。表中所用基材的銅厚都是0.5oz，電鍍后的厚度是1.2mil。其它型號或其它公司的材料請根據設計需求來選擇。

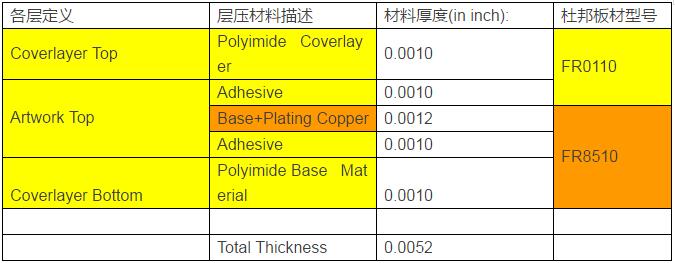

表一單面FPC軟板層疊結構及材料厚度

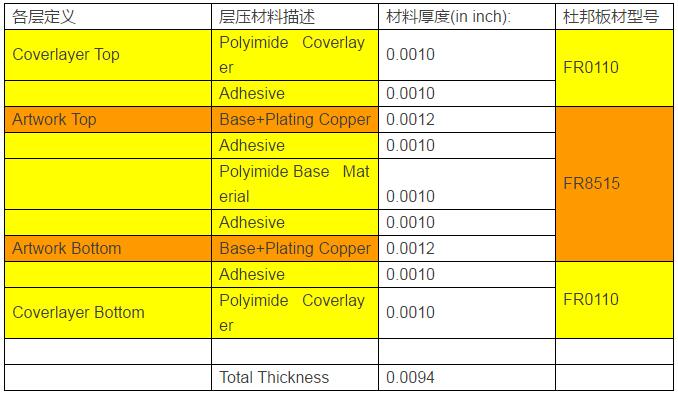

表二雙面FPC軟板層疊結構及材料厚度

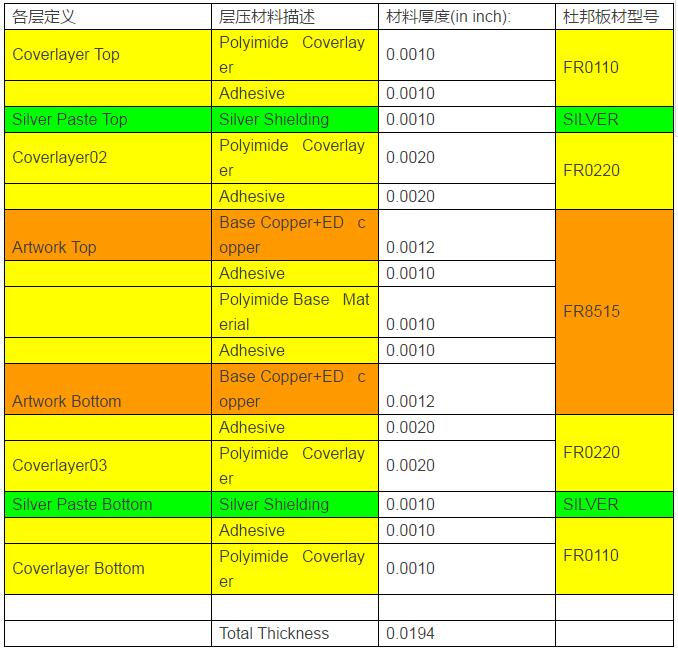

 表三雙面FPC軟板+雙面銀漿層疊結構及材料厚度

2.2.2阻抗設計

柔性板的層壓結構比較靈活。可以用雙面板、三層板或它們表面再覆銀漿的方式來構成微帶線和帶狀線；具體結構可以參考前面表6～表9。確定層壓結構以后，可以使用Polar軟件來計算走線阻抗。

當Coverlayer采用覆蓋膜形式而不用綠油時，微帶線模型應該采用“Coated Microstrip”形式。否則，計算的阻抗值就會相差較大。

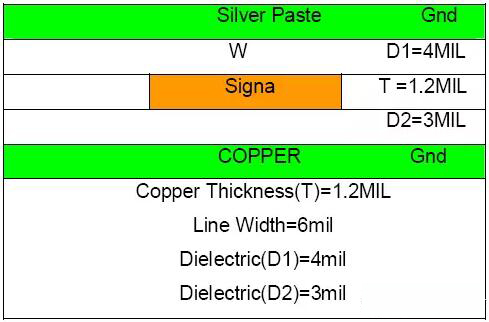

上圖采用“Coated Microstrip”微帶線模型計算阻抗FPC常用的介質是Polyimide，它的介電常數是3.5（1MHz）。如采用上面“表7”的雙面板結構來構成微帶線的話，5mil 線寬阻抗可以控制在49 歐左右。與硬板相比，柔性板各層之間的介質一般比較薄，使得走線更加靠近參考平面。這樣對阻抗的影響就是阻抗值偏低。如按照表9 所示的層壓結構，假設銀漿和銅箔都是實心時，線寬6mil的帶狀線的阻抗計算是33 歐。如下表所示： 表10帶狀線阻抗計算例子

更大的線寬需要達到同樣的阻抗要求時，可以采用兩種方式來實現，一是增加介質厚度或膠厚，二是采用網格形狀的參考平面。前者會影響FPC的柔軟性。采用網格參考平面，即可實現相應的阻抗要求，柔性也得到改善，但是阻抗的計算就會很復雜。網格對阻抗的影響是在厚度一定的情況下網格孔越大（含銅量越少）阻抗越大，而在實心參考平面時的阻抗最小。目前可以用HFSS 等軟件仿真得到阻抗值，或者提出要求請廠家根據經驗或專利來控制。

一般可控制的單線阻抗為：25-100ohm差分阻抗為：75-125ohm

2.2.3屏蔽控制

當柔性板有EMI控制要求時，可以增加屏蔽層來實現要求。屏蔽層可以是實心銅皮、銅皮網格和銀漿網格等。

實心銅皮：是最普通的屏蔽方式。銅皮可以在FPC軟板的一邊或者兩邊都有，也可以只覆蓋了需要屏蔽的那部分區域。當以實心銅皮為參考層時阻抗控制比較簡單，可以直接用軟件計算。但是實心銅皮會增加FPC軟板的層數，使得FPC軟板加工難度變大；它還增加FPC的硬度，柔性變差；銅皮屏蔽層也會使得FPC軟板變厚，影響最小彎曲半徑。

銅皮網格：銅皮可以在FPC的一邊或者兩邊都有，也可以只覆蓋了需要屏蔽的那部分區域。當使用銅皮網格時，因為銅量變少，比實心銅皮時的柔性提高了；但是銅皮網格一樣會增加FPC的層數，使得FPC加工難度變大；銅皮屏蔽層也會使得FPC變厚，影響最小彎曲半徑。當以實心銅皮為參考層時阻抗控制比較簡單，可以直接用軟件計算。

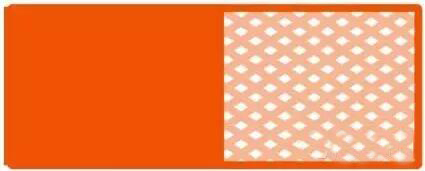

網格屏蔽層示意圖

銀漿或銀漿網格：當頻率高于1MHz 時，銀漿的屏蔽效果等效于銅箔的。銀漿采用絲印的方式印刷在單面板或多層板的表面（可以只單面印刷）。另外銀漿的表面需要有覆蓋膜來絕緣。采用銀漿的好處是電路的層數沒有增加，制造方便，成本低廉。但是銀漿比較脆，它不適合動態彎曲要求高或者彎曲半徑很小的場合。

2.3 時序分析、信號質量，串擾要求

當柔性板中走線長度足夠長時，就需要分析柔性板的走線延遲；或者因為信號傳輸過程引起的衰減、失真等問題。有些時候需要增加驅動、匹配或均衡、隔離等技術來保證信號質量要求。

在安排連接器上管腳的信號排序時，需要考慮大電流信號、高速信號、高壓信號等對其它信號的影響。同時需要合理安排地管腳，使得回流路徑合理。

關鍵網絡的串擾，可通過搭建模型進行仿真，得出滿足器件串擾要求的最小信號線間距。在設計時可設網絡的間距規則，或設Max Parallelism（信號線平行多長的則間距應多大的列表），作為規則輸入到軟件中。

控制串擾的主要手段：加大線間距，包地隔離等。

2.4 導電能力要求

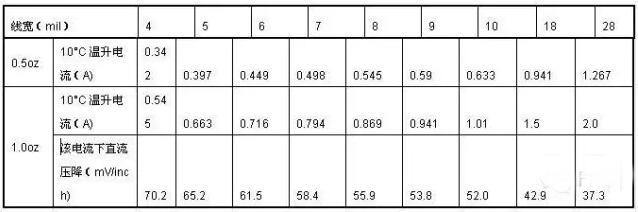

設計FPC時，需要對信號的電流大小進行充分的評估。FPC走線寬度、銅皮厚度必須滿足載流能力及其裕量要求。特別是電源、地等大電流，需要適當安排連接器管腳個數和走線根數、寬度等。當FPC上導線或器件溫升較高時，可以考慮把FPC貼到鋁基板、鋼片等上面，使其充分散熱。

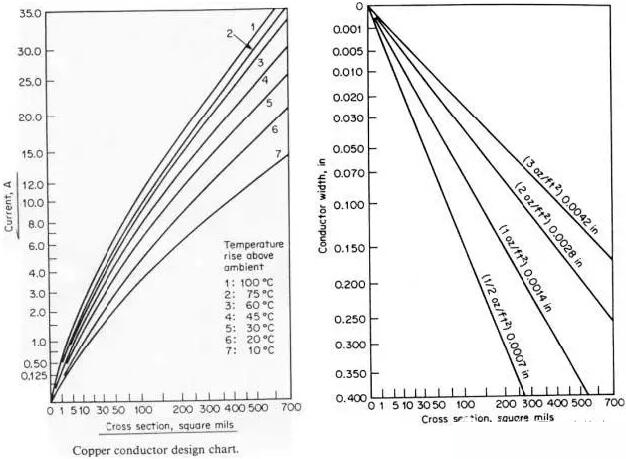

其它情況的載流能力可以參考下圖：

FPC載流能力的計算方法與硬板的一樣。只是從柔性考慮FPC軟板用的銅箔比較??；而且在柔性要求高的場合，F(xiàn)PC軟板表層銅箔采用局部電鍍方式。當采用局部電鍍方式時FPC軟板表層銅箔厚度就不用補償了。
