一文看懂PCB天線、FPC天線的特性
物聯網、智能硬件產品，要聯網傳輸數據，都需要有天線?？臻g越小、頻段越多，天線設計越復雜。外置天線一般都是標準品，買頻段合適的，無需調試，即插即用。例如快遞柜、售貨機這些，普遍使用磁吸的外置天線，吸在鐵皮外殼上即可。這些天線不能放在鐵皮柜里面，金屬會屏蔽天線信號，所以只能放在外面。好處是使用方便、價格便宜，壞處是不能用在小尺寸產品上。
天線的長度大約是電磁波波長的1/4，所以信號頻率越低，天線的長度越長。因此100MHz左右的FM收音機需要長桿天線，400MHz左右的對講機，也需要用外置長桿天線。物聯網常用的433MHz的無線串口，通常也用外置天線。
天線做的更短，如1/8波長或1/16波長，也能用，只是效率會下降。某些設備會采用“短天線+LNA”的方式，也能達到長天線的接收效果。但是短天線要達到長天線的發射效果，就需要提升發射功率了，因此對講機需要發射信號，都是長的外置天線，而FM收音機只收不發，有內置接收天線。例如2G(900MHz)、4G(700-2600MHz)、WIFI和藍牙(2.4GHz)、GPS(1.5GHz)，這些常用的物聯網通信方式，可以做內置天線。對于手持機、穿戴設計、智能家居等小尺寸產品，很少使用外置天線，普遍采用內置天線。集成度高，產品外觀更美觀，性能比外置天線略弱一點。
內置天線主要有:陶瓷天線、PCB天線、FPC/鋼片天線
陶瓷天線
陶瓷天線，在物聯網產品中用的最多的，就是GPS天線和藍牙天線了。
優點是:占用空間很小、性能比較好。
缺點是:很難做到多頻段，因此難以應用在4G類產品中。對電路板凈空要求比較高，不適用于特別緊湊的產品。
GPS、藍牙和GSM陶瓷天線
PCB天線
上面講了，天線就是一根特定長度的導線。這根線也可以畫在PCB板上，這就是PCB天線。
PCB天線大量應用于藍牙模塊、WIFI模塊、ZIGBEE模塊等單一頻段的模塊電路板上。
優點:幾乎不需要成本，一次調完就無需再次調試。
缺點:只適合單一頻段，如藍牙，wifi。不同批次的PCB天線性能會有一定偏差。
FPC/鋼片天線
鋼片和FPC，相當于把PCB板上的天線線路拉出來，用其他外部的金屬來做天線。
通常用于頻段復雜的中低端手機和智能硬件產品里。
優點:適用于幾乎所有的小型電子產品，能夠做4G這樣的十多個頻段的復雜天線，性能好，成本也比較低。
缺點:需要根據每一款產品單獨調試。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
平板電腦攝像頭FPC
-
-
型 號：RM04C01092A
層 數：4
板 厚：0.12mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.15mm/0.075mm
FR4補強厚度：0.3mm
其 他：SMT貼片后出貨
POS機天線FPC
-
-
型 號：RM02C00163A
層 數：2層
板 厚：0.20mm
材 料：雙面有膠壓延材料
銅 厚：1 OZ
表面處理：沉金1微英寸
最小線寬/線距： 0.1mm/0.2mm
POS機天線FPC
-
-
型 號：RM02C00919A
層 數：2
板 厚：0.10mm
材 料：雙面無膠電解
銅 厚：1/3 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.43mm/0.29mm
油墨顏色：綠油
手機天線FPC
-
-
型 號:RS02C00249A0
層 數：1層
板 厚：0.08mm
材 料：1/3OZ無膠電解
銅 厚：0.5OZ
表面處理：沉金
最小線寬/線距：1.02mm/0.48mm
其 他：貼膠紙

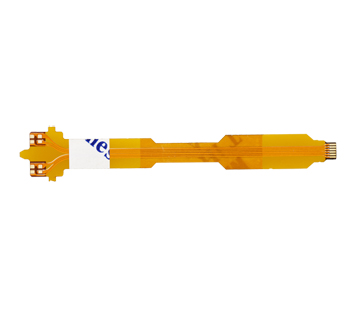

手機天線FPC
-
-
型 號:RS01C00173A0
層 數：1層
板 厚：0.13mm
材 料：1OZ有膠壓延
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.2mm/0.1mm
PI補強厚度：0.1MM
其 他：貼膠紙，PI補強

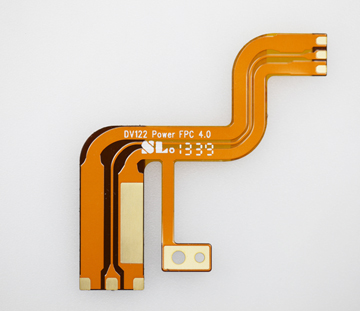

手機天線FPC
-
-
型 號:RS01C00093A0
層 數：1層
板 厚：0.12mm
材 料：1OZ有膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.3mm
PI補強厚度：0.15MM
其 他：需貼PI補強

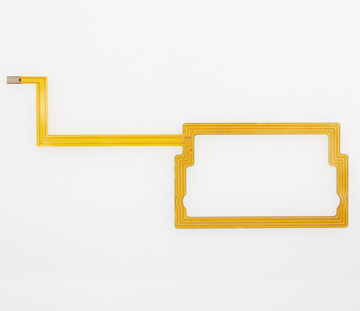

平板電腦天線FPC
-
-
