指紋識別軟板在手機上的應用
目前應用在手機上的指紋識別軟板模組最主要的解鎖方式有正面按壓、背面按壓、正面滑動以及背面滑動這幾種方式，正面主要采用芯片面積小的產品，方便集成到HOME鍵上；而集成在背面的原因則主要是因為采用的芯片面積比較大，或結構設計有所限制所致。

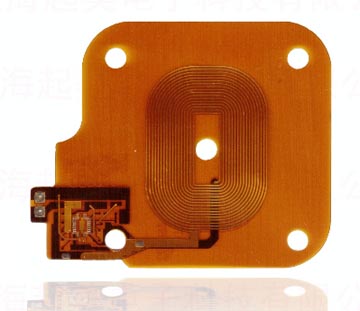

.jpg)
指紋識別模組主要由芯片、保護層、開關件、軟板、主板基板等組成，指紋識別模組采用不同的組件組合，模組設計也有不同的方式。
其中一種是把芯片與感應器集成在一起的單芯片模式，這種模式的優點是可以采用比較舊的芯片產線進行生產，模組結構最簡單，模組配件成本和組裝成本很低，軟、硬件同時固化在單芯片里面，安全性相對也高一些。缺點是芯片內核晶片的面積很大，晶片成本高，同時產品結構設計時要考慮芯片放置位置、外圍線路走線的空間限制等。
另一種是把芯片和感應器分開設計的分離模式，也就是類似傳統的電容觸摸屏模式，指紋識別芯片相當于觸控芯片，感應器相當于電容屏的感測sensors。這種模式優點是產品的結構設計可以很靈活，芯片可以放在空間較寬裕的主板上，感應器可以根據用戶的使用習慣需要放置在產品的任何表面，模組組裝被分散并集成到其它產品的生產工序里面，成本十分低廉。目前這種模式的缺點還沒有成熟的感應器線路優化方案，感應器大量的外圍線路連接成本很高，除非集成到其它解析度相近的表面器件線路里面，進行分時或分壓驅動。
現在市場上采用的更多是的上面兩種模式的混合模式，即指紋識別芯片和感應器分開由芯片圓晶廠和硅片廠各自生產，統一到芯片封裝廠把芯片內核晶片與硅片廠進行外圍線路整合封裝成一個芯片組固件，再給模組廠進行外圍的零組件封裝成單個模組出貨。
?
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
