淺談FPC裝配工藝
說到FPC廠就不得不提到軟板的裝配，那么在深聯我們是如何來完成這道工序的呢？下面有圖有真相。

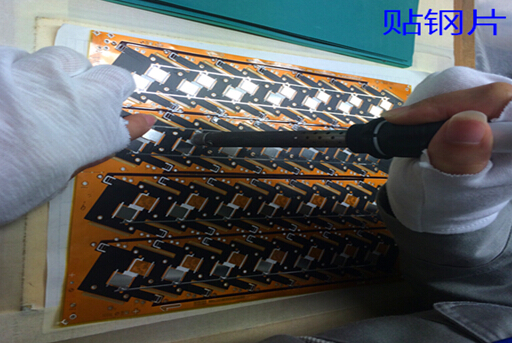

1.貼鋼片：用不銹鋼片貼在軟板相應的位置上，用來局部補強該區域的軟板使其不至于彎折的工藝；

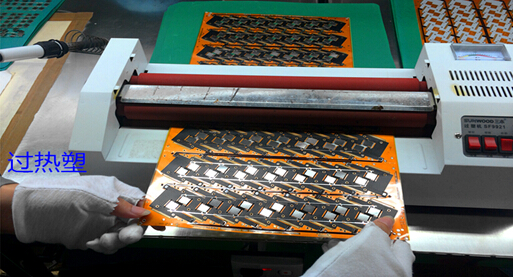

2.過熱塑：提高補強與板子的結合力；

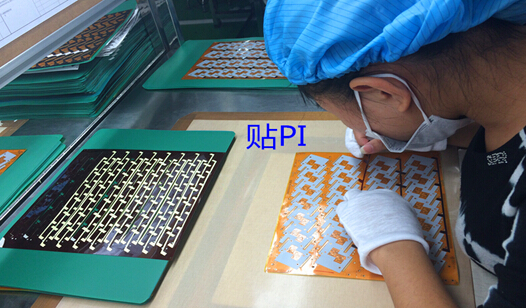

3.貼PI：指補強膠片,一般貼在金手指的背面加強FPC的厚度和強度；

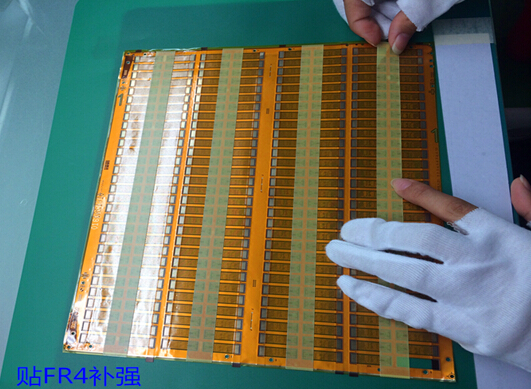

4.貼FR4補強：貼在FPC某區域來增加它的厚度便于插拔；

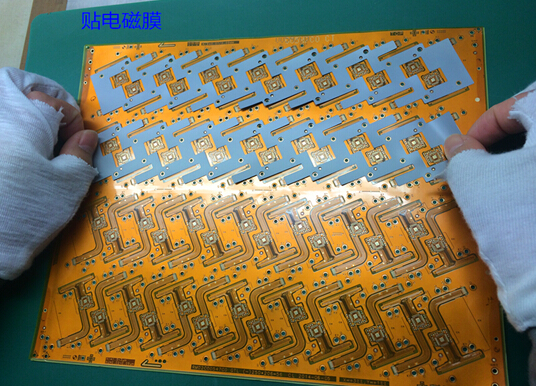

5.貼電磁膜：起到屏蔽信號的作用，用于手機方面的產品；

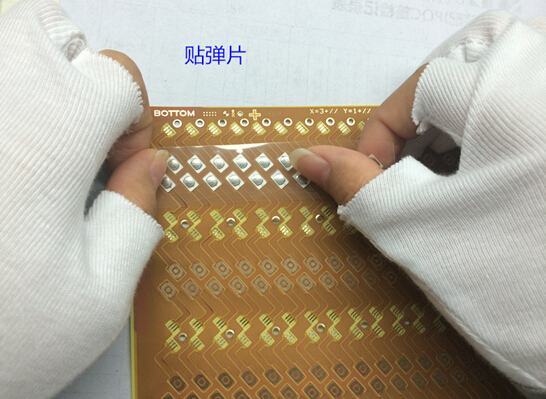

6.貼彈片：按鍵彈片是開關上的一個重要的組成部分，主要應用于薄膜開關、dome片接觸開關、醫療器械等產品中；

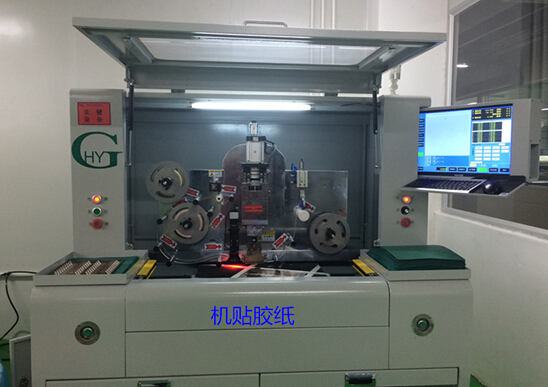

7.貼膠紙：起到粘合的作用，比如說手機屏等；
正所謂，慢工出細活，FPC線路板的裝配就是這樣精細的活，F(xiàn)PC這么嬌小而精悍的藝術品，它是時尚潮流的奠基石，我們所使用的攜帶式電子產品都要用到它，它就像麻雀雖小，五臟俱全。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
平板電腦攝像頭FPC
-
-
型 號：RM04C01092A
層 數：4
板 厚：0.12mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.15mm/0.075mm
FR4補強厚度：0.3mm
其 他：SMT貼片后出貨
POS機天線FPC
-
-
型 號：RM02C00163A
層 數：2層
板 厚：0.20mm
材 料：雙面有膠壓延材料
銅 厚：1 OZ
表面處理：沉金1微英寸
最小線寬/線距： 0.1mm/0.2mm
POS機天線FPC
-
-
型 號：RM02C00919A
層 數：2
板 厚：0.10mm
材 料：雙面無膠電解
銅 厚：1/3 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.43mm/0.29mm
油墨顏色：綠油
手機天線FPC
-
-
型 號:RS02C00249A0
層 數：1層
板 厚：0.08mm
材 料：1/3OZ無膠電解
銅 厚：0.5OZ
表面處理：沉金
最小線寬/線距：1.02mm/0.48mm
其 他：貼膠紙
手機天線FPC
-
-
型 號:RS01C00173A0
層 數：1層
板 厚：0.13mm
材 料：1OZ有膠壓延
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.2mm/0.1mm
PI補強厚度：0.1MM
其 他：貼膠紙，PI補強
手機天線FPC
-
-
型 號:RS01C00093A0
層 數：1層
板 厚：0.12mm
材 料：1OZ有膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.3mm
PI補強厚度：0.15MM
其 他：需貼PI補強
平板電腦天線FPC
-
-
型 號:RS02C00262A0
層 數：2層
板 厚：0.12mm
材 料：1/2OZ無膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.2mm
PI補強厚度：0.1MM
其 他：貼背膠及PI補強
數碼相機攝像頭FPC
-
-
型 號:RS04C0006A0
層 數：4層
板 厚：0.25mm
材 料：1/3OZ無膠電解
銅 厚：1/2OZ
表面處理：沉金
最小線寬/線距：0.1mm/0.07mm
鋼片補強厚度：0.2MM
其 他：需貼鋼片補強
