柔性線路板廠之FPC上倒裝芯片組裝
由思想來控制機器的能力是人們長久以來的夢想，尤其是為了癱瘓的那些人。近年來，工藝的進步加速了人腦機器界面（BMI）的進展。針對生物醫學的應用，杜克大學的研究者已經成功地利用神經探針開發出訊號處理的ASIC，以及無線傳輸動力與信息的電子電路系統。再下一步，就是開發組件的封裝技術。然而，這些組件將如何相互聯接呢？下面，柔性線路板廠為您詳解：
尺寸和可靠性對生物醫學用的植入物而言，是最重要的兩個要素。 微電子業的兩個封裝技術（倒裝芯片接合和柔性線路板）正好適用于這個應用。倒裝芯片接合技術已經發展30多年了。此一技術的優點是體積小、接線密度高，而且因為引腳短而電性得以改善。倒裝芯片接合技術的另一個優勢，是能夠?qū)⒍鄠€不同尺寸的芯片封裝在同一片載板上，構成多芯片模塊，這種封裝方式能免除又大又不可靠的連接器。
此外，由聚亞酰胺（PI）做成的柔性線路板能夠彎曲和折疊，可以充分利用空間做成體積小的組件。但因為PI材料僅適用于低溫接合技術（制程溫度低于攝氏200度），所以必須使用熱硬化黏膠，而非焊錫來提供機械性和電性的聯結。
為了發展適用于生物醫學應用的制程，柔性線路板廠設計并以聚亞酰胺為基材制造測試芯片。這些測試芯片在打上柱形金凸塊后，被用來驗證制程。我們分別測試了導電和絕緣的熱硬化黏膠，并在做過溫度循環測試后，測量接觸電阻以評量產品的可靠性。
我們希望能夠使用柱形金凸塊技術和熱硬化黏膠，發展一個可靠的制程，將切割后的芯片接合在柔性線路板上。在這個研究中，我們測試了兩個接合的方法；第一個方法使用絕緣的熱硬化黏膠，第二個方法使用導電黏膠和絕緣的底部填充膠。每一個測試組件都由測試電路載板和仿真芯片所組成。管腳陣列封裝的載板也被設計在同一片柔性線路板上，以便于未來用于測試神經訊號放大器芯片。
仿真芯片的制備：為了使軟性的仿真芯片能像硅芯片一樣硬，我們得在這個軟性的仿真芯片背部加上一個加強性構件?？墒怯奢d板制造商提供的加強性構件太軟了，所以我們用一小塊1毫米厚的顯微鏡用的載玻片取代制造商所提供的加強性構件。。
絕緣的熱硬化黏膠接合：在絕緣的熱硬化黏膠接合方法中，長了柱形金凸塊的芯片和載板用絕緣的熱硬化黏膠接合。芯片和載板的對準和接合是用倒裝芯片接合機，接合的步驟如下:
1.將長了柱形金凸塊的芯片和載板裝載到倒裝芯片接合機。
2.芯片和載板由倒裝芯片接合機對準。
3.將絕緣的熱硬化黏膠涂布在載板上。
4.黏膠在接合的壓力下被熱硬化， 然后在釋壓前冷卻下來。
導電黏膠的接合技術：
在導電黏膠的接合方法中，先將長好柱形金凸塊的芯片放入銀膠的薄層。再把這個沾了銀膠的芯片用絕緣的熱硬化黏膠與載板接合。芯片和載板的對準和接合也是使用倒裝芯片接合機。接合的步驟如下：
1.將長了柱形金凸塊的芯片裝載到倒裝芯片接合機。
2.將載玻片放在放載板的吸盤上。
3.將薄薄的一層導電銀膠在涂布在載玻片上。注意: 將導電銀膠稀釋10%以達成較好的沾膠效果。
4.用倒裝芯片接合機將導電銀膠延展成30微米厚。
5.將長了柱形金凸塊的芯片壓入30微米厚的導電銀膠層。
6.取走載玻片，然后放入載板。
7.在載板上涂布絕緣的熱硬化黏膠。
8.將芯片與載板對準，然后透過黏膠與載板接合。
9.黏膠在接合的壓力被熱硬化，然后在釋壓前冷卻下來。
溫度循環測試：溫度循環測試經常被用來驗證接合點的可靠度。在溫度循環測試期間，每30秒就記錄一次溫度和仿真芯片上一對凸塊間的電阻。
溫度循環測試的溫度變化條件設定如下:
1.保持在攝氏85度，10分鐘。
2.以最快的速度降溫到攝氏零下10度。
3.保持在攝氏零下10度，10分鐘。
4.以最快的速度升溫到攝氏85度。
5.重復這個溫度變化周期。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
平板電腦攝像頭FPC
-
-
型 號：RM04C01092A
層 數：4
板 厚：0.12mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.15mm/0.075mm
FR4補強厚度：0.3mm
其 他：SMT貼片后出貨
POS機天線FPC
-
-
型 號：RM02C00163A
層 數：2層
板 厚：0.20mm
材 料：雙面有膠壓延材料
銅 厚：1 OZ
表面處理：沉金1微英寸
最小線寬/線距： 0.1mm/0.2mm
POS機天線FPC
-
-
型 號：RM02C00919A
層 數：2
板 厚：0.10mm
材 料：雙面無膠電解
銅 厚：1/3 OZ
表面處理：沉金1微英寸
最小線寬/線距：0.43mm/0.29mm
油墨顏色：綠油
手機天線FPC
-
-
型 號:RS02C00249A0
層 數：1層
板 厚：0.08mm
材 料：1/3OZ無膠電解
銅 厚：0.5OZ
表面處理：沉金
最小線寬/線距：1.02mm/0.48mm
其 他：貼膠紙
手機天線FPC
-
-
型 號:RS01C00173A0
層 數：1層
板 厚：0.13mm
材 料：1OZ有膠壓延
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.2mm/0.1mm
PI補強厚度：0.1MM
其 他：貼膠紙，PI補強
手機天線FPC
-
-
型 號:RS01C00093A0
層 數：1層
板 厚：0.12mm
材 料：1OZ有膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.3mm
PI補強厚度：0.15MM
其 他：需貼PI補強
平板電腦天線FPC
-
-
型 號:RS02C00262A0
層 數：2層
板 厚：0.12mm
材 料：1/2OZ無膠電解
銅 厚：1OZ
表面處理：沉金
最小線寬/線距：0.3mm/0.2mm
PI補強厚度：0.1MM
其 他：貼背膠及PI補強

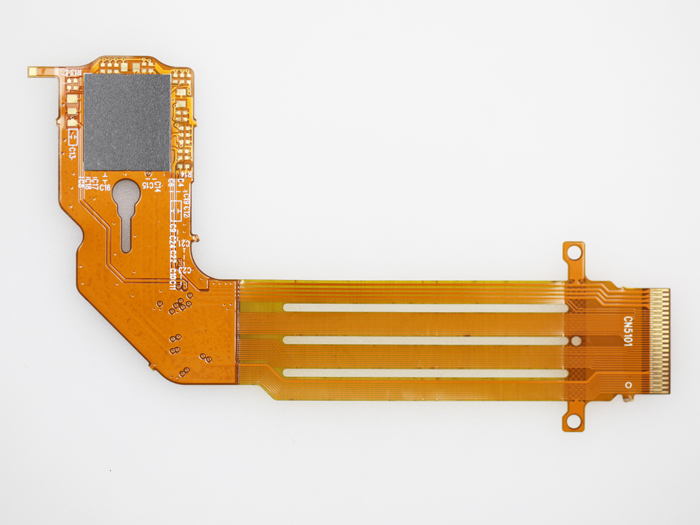

數碼相機攝像頭FPC
-
-
