柔性線路板廠SMT的印刷貼片及回流焊工藝要點詳述
在消費類電子產品追求小型化的趨勢下，FPC的應用越來越廣泛，F(xiàn)PC的SMT工藝有不同于傳統PCB的特點，本文就柔性線路板廠SMT生產中關于錫膏印刷、貼片以及回流焊工序的工藝要點進行詳述。
1. FPC的錫膏印刷：
FPC對焊錫膏的成分沒有很特別的要求，錫球顆粒的大小和金屬含量等以FPC上有沒有細間距IC為準，但FPC對焊錫膏的印刷性能要求較高，焊錫膏應具有優良的觸變性，焊錫膏應該能夠很容易印刷脫模并且能牢固地附著在FPC表面，不會出現脫模不良阻塞鋼網漏孔或印刷后產生塌陷等不良。
因?yàn)檩d板上裝載FPC，F(xiàn)PC上有定位用的耐高溫膠帶，使其平面不一致,所以FPC的印刷面不可能象PCB那樣平整和厚度硬度一致，所以不宜采用金屬刮刀，而應采用硬度在80-90度的聚胺酯型刮刀。
錫膏印刷機最好帶有光學定位系統，否則對印刷質量會有較大影響，F(xiàn)PC雖然固定在載板上,但是FPC與載板之間總會產生一些微小的間隙，這是與PCB硬板最大的區別，因此設備參數的設定對印刷效果也會產生較大影響。
印刷工位也是防止FPC臟污的重點工位，需要戴手指套作業，同時要保持工位的清潔，勤擦鋼網，防止焊錫膏污染FPC的金手指和鍍金按鍵。
2. FPC的貼片：
根據產品的特性、元件數量和貼片效率，采用中、高速貼片機進行貼裝均可。由于每片F(xiàn)PC上都有定位用的光學MARK標記，所以在FPC上進行SMD貼裝與在PCB上進行貼裝區別不大。需要注意的是，雖然FPC被固定在載板上，但是其表面也不可能像PCB硬板一樣平整，F(xiàn)PC與載板之間肯定會存在局部空隙，所以，吸嘴下降高度、吹氣壓力等需精確設定，吸嘴移動速度需降低。同時，F(xiàn)PC以聯板居多，F(xiàn)PC的成品率又相對偏低，所以整PNL中含部分不良PCS是很正常的，這就需要貼片機具備BAD MARK識別功能，否則，在生產這類非整PNL都是好板的情況下，生產效率就要大打折扣了。
3.FPC的回流焊：
此時應采用強制性熱風對流紅外回流焊爐，這樣FPC上的溫度能較均勻地變化，減少焊接不良的產生。如果是使用單面膠帶的，因?yàn)橹荒芄潭‵PC的四邊，中間部分因在熱風狀態下變形，焊盤容易形成傾斜，熔錫（高溫下的液態錫）會流動而產生空焊、連焊、錫珠，使制程不良率較高。
1）溫度曲線測試方法：由于載板的吸熱性不同，F(xiàn)PC上元件種類的不同，它們?cè)诨亓骱高^(guò)程中受熱后溫度上升的速度不同，吸收的熱量也不同，因此仔細地設置回流焊爐的溫度曲線，對焊接質量大有影響。比較穩妥的方法是，根據實際生產時的載板間隔，在測試板前后各放兩塊裝有FPC的載板，同時在測試載板的FPC上貼裝有元件，用高溫焊錫絲將測試溫探頭焊在測試點上，同時用耐高溫膠帶將探頭導線固定在載板上。注意，耐高溫膠帶不能將測試點覆蓋住。測試點應選在靠近載板各邊的焊點和QFP引腳等處，這樣的測試結果更能反映真實情況。
2）溫度曲線的設置：在爐溫調試中，因?yàn)镕PC的均溫性不好，所以最好采用升溫/保溫/回流的溫度曲線方式，這樣各溫區的參數易于控制一些，另外FPC和元件受熱沖擊的影響都要小一些。根據經驗，最好將爐溫調到焊錫膏技術要求值的下限，回焊爐的風速一般都采用爐子所能采用的最低風速，回焊爐鏈條穩定性要好,不能有抖動。
顯然SMT工藝難度要比PCB硬板高很多，所以精確設定工藝參數是必要的，同時，嚴密的生產制程管理也同樣重要，必須保證作業員嚴格執行SOP上的每一條規定，跟線工程師和IPQC應加強巡檢，及時發現產線的異常情況，分析原因并采取必要的措施，才能將FPC廠家的SMT產線的不良率控制在幾十個PPM之內。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品

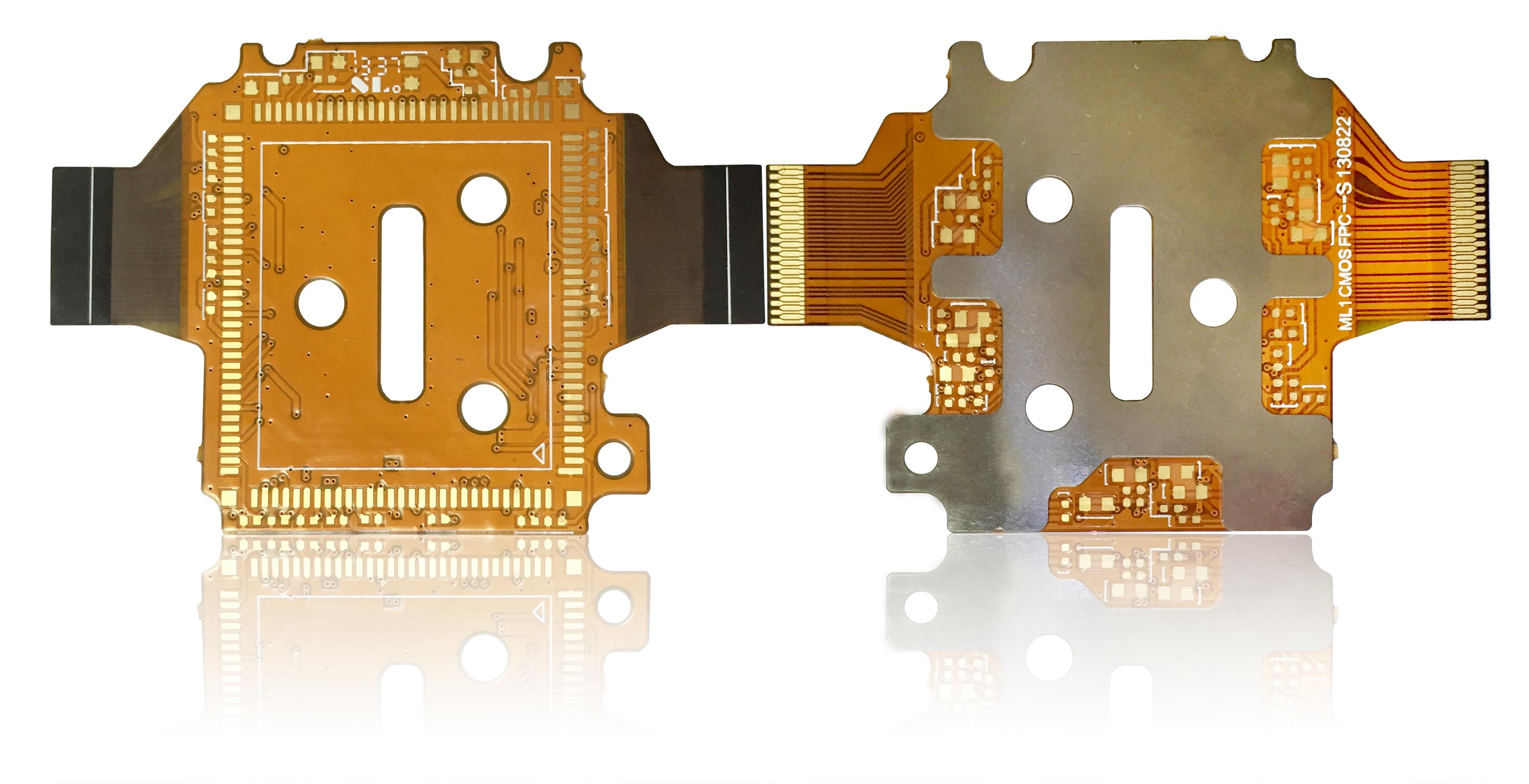

平板電腦攝像頭FPC
-
-
