【上篇】FPC軟板焊盤拉脫失效原因分析及控制
一、背景：
焊盤作為PCB板上最基本的元件一直備受關注，焊接時由于需要熔入熔融錫從而使兩件金屬物件結合起來，該過程中焊盤局部受到瞬間熱沖擊，這是導致焊盤分層脫落的重要原因，表面安裝盤的拉脫（粘合）強度有著嚴格的接受標準，而客戶手工焊接而導致焊盤脫落的客訴案例屢見不鮮。日益發展的市場對軟板的性能提出了更加嚴苛的要求，因而很有必要對焊盤焊接過程中的拉脫機制及影響因素進行研究。
導致焊盤拉脫強度降低的因素有很多，但關于這方面的研究報道卻很少。本文分析討論了FPC軟板板材在焊接過程中焊盤脫落的機理，同時從材料種類，銅厚，焊盤尺寸，焊接溫度，焊接次數五個因素綜合考察了其對焊盤的拉脫強度的影響，運用正交分析的方法得出了焊接過程中的主要影響因素是焊接溫度及焊接次數，并在此基礎上給出了參數范圍，為實際工藝生產提供預警和參考。
二、實驗設計
實驗物料及設備

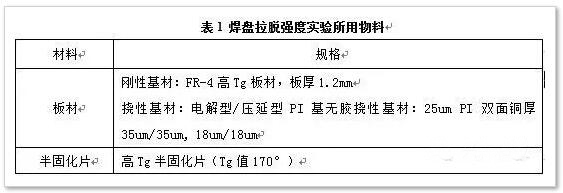

1.主要物料
2.實驗設備
萬能拉力機（Zwick/Roell Z1.0），TGA測試儀（TA Instrument TGAQ50），金相顯微鏡（尼康）。
三、實驗方案
1.實驗設計

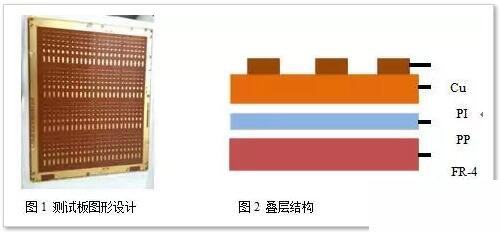

設計4層剛撓結合板，L1/L2為撓性層，L3/L4為剛性層。結合實際生產板，參照相關設計標準，在L1層上設計了一系列不同規格的焊盤，測試板圖形設計及疊層結構分別如圖2及圖3所示。
2.實驗方法

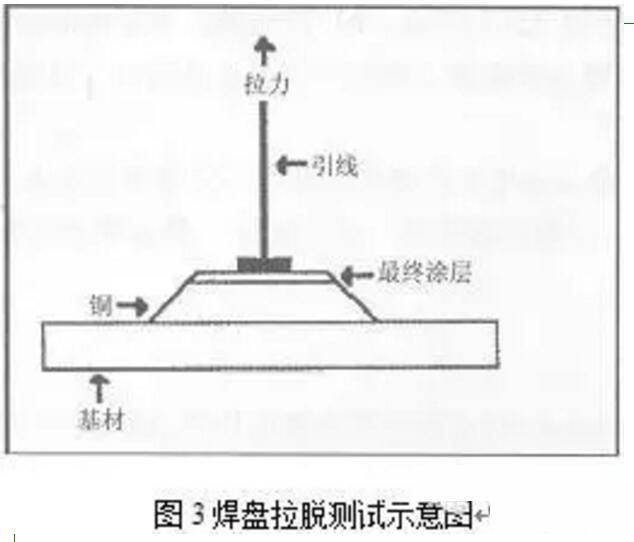

（1）焊盤拉脫強度參照GJB 362A-96相關測試標準用搪錫銅導線引出，手動焊接好后，用萬能拉力機90°剝離強度測試模塊進行測試，如示意圖4所示。
（2）對拉脫失效的板進行切片及微觀分析
3.實驗參數

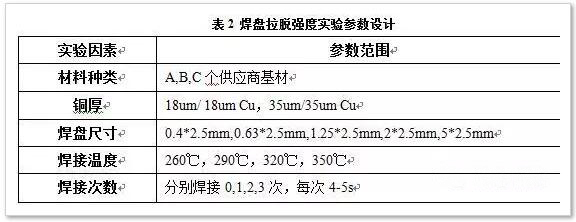

設計了材料種類，銅厚，焊盤尺寸，焊接溫度，焊接次數五個因素以綜合考察在不同條件下焊盤的拉脫強度。具體參數設計見下表。
4.計算方法
焊盤的拉脫強度P應按下列公式計算
式中P為拉脫強度，單位N/cm2；F為焊盤的最大拉脫力，單位N，由軟件計算直接讀出；L及W分別為所測試焊盤的長及寬，單位cm。
四、結果與討論
1.材料種類
對焊盤拉脫強度的影響

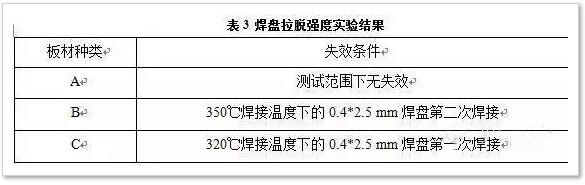

實驗選用了A，B，C三家供應商的無膠撓性板材，不同廠商所用的銅類型及加工方法都有所差異，因而最終測試得到的焊盤拉脫強度也會不同。根據GJB 362A-96，焊盤的拉脫強度應不小于345N/cm2，即當某一焊盤的拉脫強度小于345N/cm2時，即判定為失效。從實驗結果中可以看到，在試驗參數范圍內，A系列板材所有焊盤均未出現低于標準值的情況，而B及C系列隨著焊接溫度及焊接次數的增加，均出現了部分焊盤失效的情況，具體列于下表。
從結果中可以得出，焊接溫度較高時，就焊盤的可靠性而言，A＞B＞C。
2.銅厚
對焊盤拉脫強度的影響

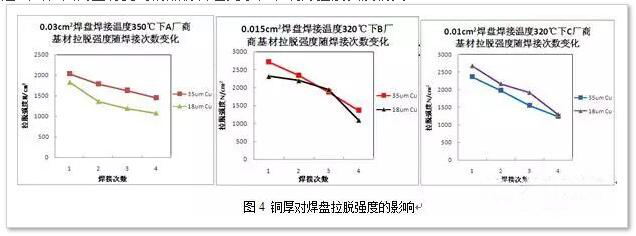

將同種材料不同銅厚下的焊盤拉脫進行對比，不同焊接溫度及焊盤尺寸下的焊盤拉脫強度實驗結果如圖所示，可以看到，相同處理?xiàng)l件下，35 um Cu的板材拉脫強度要略大于18 um Cu的板材。這有兩方面原因，一是不同供應商對不同銅厚的板材的界面粗糙度是不一樣的，銅厚越大，一般其基銅的界面粗糙度更大，因而與基材PI具有更好的結合力，拉脫強度更大；另一方面的原因是由于銅具有較好的導熱性，烙鐵功率一定的條件，手工焊接過程中焊盤所受到的熱量與烙鐵停留在焊盤上的時間成正比[5]，相同焊接次數下理論上不同焊盤受到的熱量都是相同的，但焊盤在線路網上是聯通的，焊接過程基材受到熱量后可以通過線路熱傳遞耗散部分熱量，銅厚越大，則焊接過程中有更多的熱量被傳遞出去，因而基材受到的熱傷害也更小，表現為拉脫強度偏大。
3.焊盤尺寸
對焊盤拉脫強度的影響

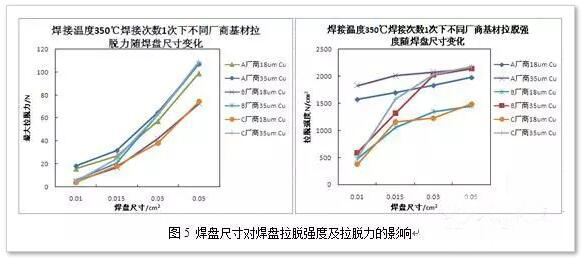

以焊接溫度350℃，焊接次數1次的實驗組為例，將不同材料不同焊盤尺寸下的焊盤拉脫情況進行對比，實驗結果如圖所示，可以看到，相同焊接條件下，焊盤尺寸越小，焊盤的拉脫強度越小，且由于面積的減小，相應的拉脫焊盤所需的拉脫力差別更大。這就可以解釋客戶采用手工焊接大尺寸焊盤時沒有問題，但焊接小尺寸焊盤時很容易就把焊盤拉扯下來，尤其是焊接溫度較高時效果更加明顯，實驗結果中C廠商35um Cu基材尺寸0.01cm2焊盤焊接4次后焊盤拉脫強度為501 N/cm2，但拉脫力僅為5.01N。導致這一情況的原因是小尺寸焊盤焊接時的受熱面積比例更大，且銅的面積更小，因而焊接時受到的熱沖擊面積比例更大，受破壞程度更惡劣。
FPC軟板小編有話兒說：
俺們的技術大牛人忙著去一線跟板了,客官莫急，欲知后續如何，請待小編下篇為您細細道來
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
