指紋識別FPC細線制作&“卷對卷”生產注意事項！
軟板本身及其下游組裝均已發展到了相當復雜的境界。指紋識別FPC設計者必須在事先就要對影響成品的各種因素有所認知，以避免對成本與量產制造之方便性以及功能性等方面造成困難。
包括單面、雙面、浮雕式，以及多層軟硬結合板等各式產品在內，須皆可采用兩種基本流程去進行部分或整體之生產：那就是逐片生產或連續性卷材（Roll Web）或“卷對卷”式（Reel to Rell ；R2R）的連續生產。
對于超薄的板材而言（如基材厚 12.5um，銅箔厚5um 者），其逐片生產式制程（Panel Process）將會面臨到蝕刻后過度軟弱而缺乏自動化機具可用的困境。
至于R2R卷對卷式之制程而言，一旦卷材之持取機具（Handing Equipment）對其全程所必須的均勻張力（Tension）有了良好設計時，則其所遭遇到的諸多難題自必得以減少。

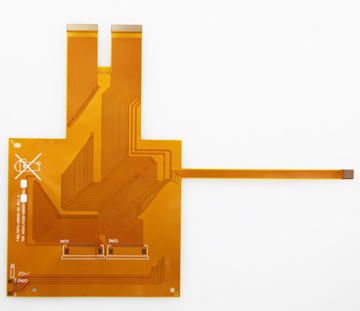

.jpg)
卷放卷收之生產
為了排除此等缺失，現代化R2R收放之間的持取機組，均已加裝機械式傳送器，張力平衡器（亦稱為跳舞機Dancer）。唯其如此對于薄式軟材與細密線路之制程方得以順利展開。此種連續收放過程中，各種軟材之化學處理均采噴灑方式為之。
不過軟材表面也偶爾會出現蝕刻液之“積水”現象。此種“水池”效應（Puddling）難免會造成蝕刻能力之不足，但卻可采“銅面朝下”的方式予以規避。至于雙面線路者，則尚可選用較窄的軟材或另行加做漏水孔，以減少水池所行成的負面效應。
細線的制作
線路之成像可采乾膜作出為光阻，或利用滾涂（Roll Coated）方式施加液態光阻。所用的乾膜其阻劑層的厚度必須予以精確控制，才能做到最好的成像制程。
不過線路外形的品質除了成像工程本身必須完善以外，夠水準的無塵環境（曝光區內須達Class100），軟材自動持取機具，以及曝光時間，UV光能量，軟材與底片框之間的抽真空等，都要做到最高水準的制程管理。
由于光阻劑是經由聚合物單體，在接受UV光能發生交聯反應后才形成的，故此種光能的波長必須小心控制，以達到細線邊緣的齊直度（Definition）。理論上看來，想要達到細線蝕刻側壁的直立，則其毫無斜射的完全平行光勢必成為先決條件。
然而在平行入射光的途經中一旦出現任何微小臟點時，則其阻劑以及后續蝕刻的線路上，其缺點的發生自必難免。因而入射的平行光與鉛直法線所形成40左右的斜角，反倒成為消除臟點可能帶來不良的最佳偏方，而且側壁的品質也還不致于喪失太多。
針對細線齊直度的要求，目前可供挑選的光阻或特別調配的阻劑也都不慮匱乏，甚至連搭配最時髦“雷射直接成像”（Laser Direct Imaging；LDI）無需底片之特用光阻，也照樣有求必應。
至于傳統曝光機制程所需各種底片（Phototools）,其等品質與管制之關鍵性自不在話下，一種電解式密閉循環的控制器及使用氯化銅為蝕刻劑，將可對軟板進行極佳的蝕刻，所得細線的外形品質十分良好，甚至添加補充水排放等也都相當注意環保，不過其造價與實施使用卻并不便宜。
