軟板廠怎樣在FPC設計中加強防干擾能力
軟板是電子產品中電路元件和器件的支撐件。即使電路原理圖設計正確，軟板廠印制軟板設計不當，也會對電子產品的可靠性產生不利影響。在設計印制軟板的時候，應注意采用正確的方法，遵守FPC設計的一般原則，并應符合抗干擾設計的要求。
要使電子電路獲得最佳性能，元器件的布局及導線的布設是很重要的。為了設計質量好、造價低的FPC，應遵循以下的一般性原則：
首先，軟板廠要考慮FPC尺寸大小。FPC尺寸過大時，印制線條長，阻抗增加，抗噪聲能力下降，成本也增加；過小，則散熱不好，且鄰近線條易受干擾。在確定FPC尺寸后，再確定特殊元件的位置。最后，根據電路的功能單元，對電路的全部元器件進行布局。

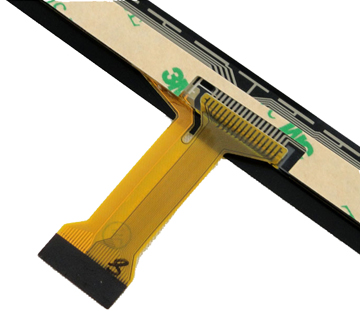

.jpg)
在確定特殊元件的位置時軟板廠要遵守以下原則：
1*盡可能縮短高頻元器件之間的連線，設法減少它們的分布參數和相互間的電磁干擾。易受干擾的元器件不能相互挨得太近，輸入和輸出元件應盡量遠離。
2*某些元器件或?qū)Ь€之間可能有較高的電位差，應加大它們之間的距離，以免放電引出意外短路。帶高電壓的元器件應盡量布置在調試時手不易觸及的地方。
3*重量超過15g的元器件，應當用支架加以固定，然后焊接。那些又大又重、發熱量多的元器件，不宜裝在印制板上，而應裝在整機的機箱底板上，且應考慮散熱問題。熱敏元件應遠離發熱元件。
4*對于電位器、可調電感線圈、可變電容器、微動開關等可調元件的布局應考慮整機的結構要求。若是機內調節，應放在印制板上方便調節的地方；若是機外調節，其位置要與調節旋鈕在機箱面板上的位置相適應。
5*應留出印制板定位孔及固定支架所占用的位置
