超強防摔的奧秘——柔性線路板之柔性屏幕科普
.jpg)

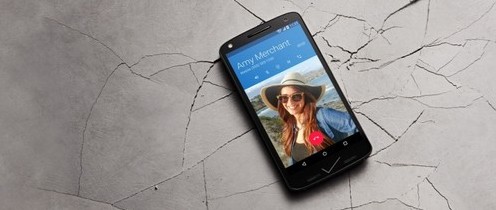

柔性線路板：Moto于昨日發布了Droid Turbo 2代，該機的外形延續了自刀鋒時代就延續下來的濃濃硬漢風，除了深受成功人士喜愛的外觀外，該機最大的亮點在于擁有摔不爛的屏幕，發布會現場多次演示了其超強的抗摔打能力，為了宣傳可謂喪心病狂。那么為何這款手機擁有如此強悍的抗摔能力呢？
.jpg)

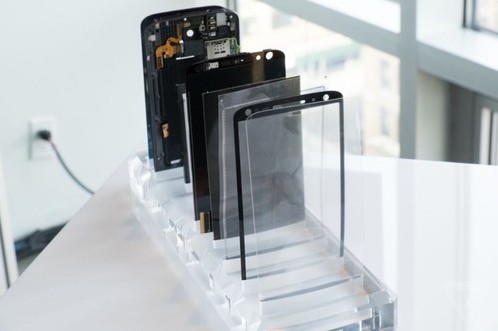

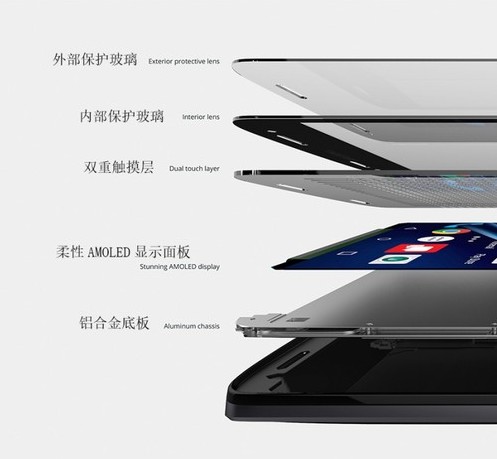

該防摔屏幕采用了五層結構，最外兩層是防護玻璃，而內層則是觸摸屏及柔性AMOLED顯示面板，最底層為加強屏幕整體強度的鋁合金底板。
.jpg)
外部保護玻璃——高強度的保護層，防止出現劃痕和磨損。
內部保護玻璃——高透明度的防碎裂玻璃，硬度相對較低，但韌性較好，防止發生碎裂。
雙重觸摸層——防止屏幕因磕碰而導致觸控失靈，因而采用了雙層觸摸感應層。
柔性AMOLED顯示面板——可彎折的柔性顯示面板，可以吸收一定的緩沖。
鋁合金底板——堅固的金屬底板可以增加屏幕的整體強度，增加耐久性。
除了超高的整體強度外，該屏幕最大的特點在于柔性顯示面板的使用。當手機跌落時，一般的手機屏幕都是硬碰硬，大猩猩玻璃的硬度雖然很高，但會比較脆，比較容易產生碎裂。而Moto的這塊屏幕因?yàn)閮?nèi)層采用了柔性AMOLED材質，當手機遭遇磕碰的時候，柔性屏幕會起到緩沖作用，屏幕不會出現碎裂。
.jpg)

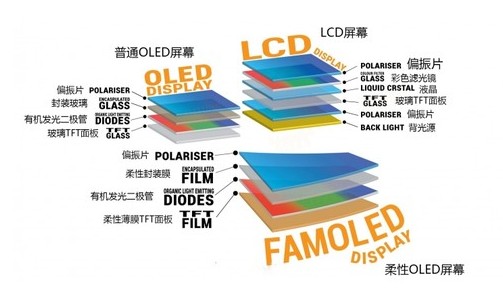

柔性屏幕俗稱OLED屏幕，即上圖中的有機發光二極管，相比于傳統LCD屏幕的復雜結構，而OLED自身會發光的特性讓它可以不依賴背光源和液晶等部件，在結構上更加簡單，可以安裝在柔性線路板的基板上。正因?yàn)椴捎萌嵝圆牧献鳛榛?，而非?jiān)硬的玻璃，它除了可以彎曲外，還具有一定的柔軟度，在遭遇碰撞時會產生扭曲和形變以吸收一部分震動，相比傳統LCD屏幕防摔性進步明顯。
.jpg)

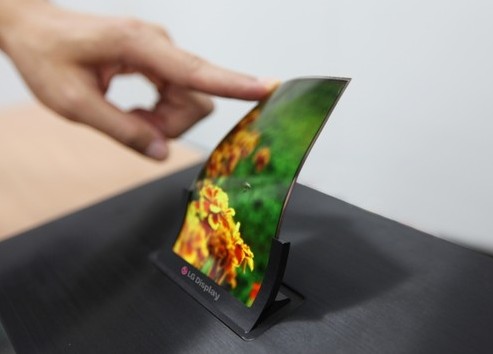

除了可以提高抗摔性外，柔性屏幕的另一大特點是可彎折易塑性，這兩年隨著手機屏幕越來越大，一些品牌的手機甚至達到了6英寸以上，手機比臉大已經不是夢想。如此巨大的手機除了持握和操作困難外，連放進褲子的口袋都變成了一項難題，如何提高操作的便利性也成為了一種挑戰。
.jpg)

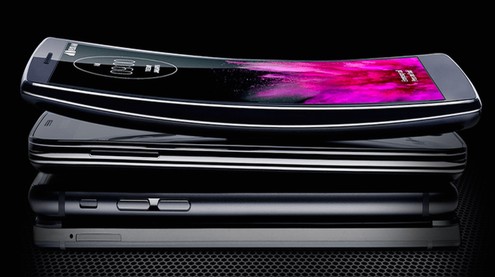

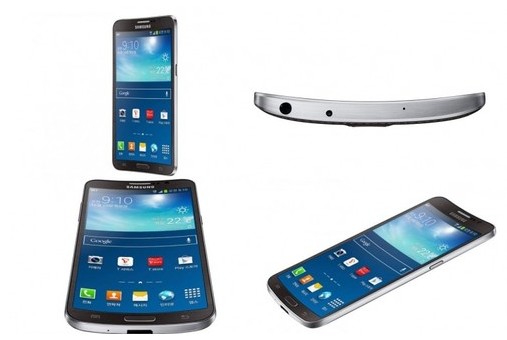

這時柔性屏幕便用了用武之地，手機自身帶有一定的弧度，除了可以更加貼合掌心提高持握感外，彎曲的屏幕可以有效減小手指距兩個邊緣的操作距離。

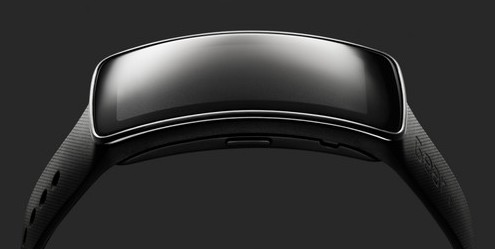

除了手機外，柔性屏幕還可以用在智能手表、運動手環等設備上。用過這類產品的朋友可能知道智能手表的苦衷——屏幕太小不好操作，屏幕太大佩戴又不適感。柔性屏幕正可以有效的解決這一問題，彎曲的表身更加貼合手腕弧度，降低不適感，又可以不損失顯示面積，魚和熊掌也可以兼得。稍有遺憾的是，現在這類曲屏產品多為固定角度，還不能做到任意彎折，但隨著科技的進步以及柔性線路板、柔性電池的日益成熟，我們相信這一天不會太遙遠。
除了手機和可穿戴設備外，相比于平面電視，曲面電視可以在提供更大的觀看視角，提供更逼真的“環抱”臨場感。除此之外，曲面電視更加符合人類視覺構造特性，可以消除屏幕四個邊緣的視覺扭曲，視覺體驗更加舒適。
柔性屏幕有著如此多的優點和廣泛的應用空間，未來的前景是不可估量的。雖然受制于現在的技術，還不能大批量生產真正可彎折的產品，但隨著技術的成熟和成本的逐漸降低，相信在不遠的將來，我們就可以真正實現把手機卷起來塞進口袋。
